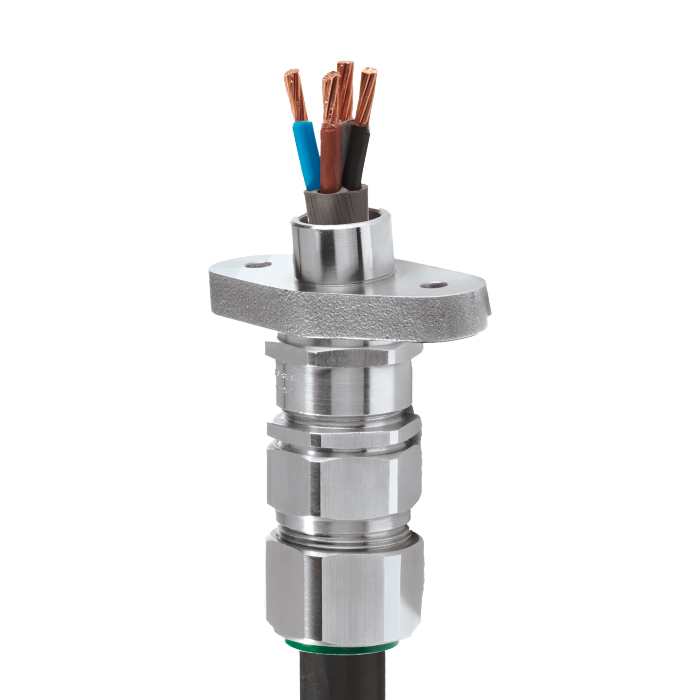

E1FW/MF | Ex eb, Ex db | Кабельный ввод для взрывоопасных средДля всех типов кабелей со стальной и алюминиевой проволочной броней

Соответствующий международным стандартам взрывобезопасный фланцевый кабельный ввод

• Высококачественные прочные материалы
• Широкий ассортимент уплотнений для кабельного ввода любого размера
• Полностью последовательная трехэтапная процедура монтажа
• Упрощает монтаж
• Оснащается фланцевым адаптером
• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
• Огнеупорное внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• От -60 ˚C до +130 ˚C
• Разрешено использование в Зоне 1
• Международная маркировка: IECEx и ATEX
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Информацию о монтажных размерах фланца см. на стр. MA/FT, MA/B
Другие размеры фланцев доступны по запросу

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики* Категория В
Сертификат взрывозащиты ATEX CML 18ATEX1324X, CML 18ATEX1332U
Класс защиты IM2 Ex db I Mb
Стандарты соответствия EN60079-0,1
Сертификат IECEx IECEx CML 18.0181X, IECEx CML 18.0189U, IECEx SIM 14.0007X
Класс защиты Ex db I Mb
Стандарты соответствия IEC 60079-0,1
IP66
Материал кабельных вводов Латунь, химически никелированная латунь
Материал уплотнителя Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA)
Технология крепления брони Съемная коническая втулка и универсальное зажимное кольцо AnyWay
Технология уплотнения Внутреннее уплотнение смещения CMP и уникальная система внешнего уплотнения CMP LRS™ (уплотнение, выдерживающее большие нагрузки)
Области уплотнения Внутренняя подушка и внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки. Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

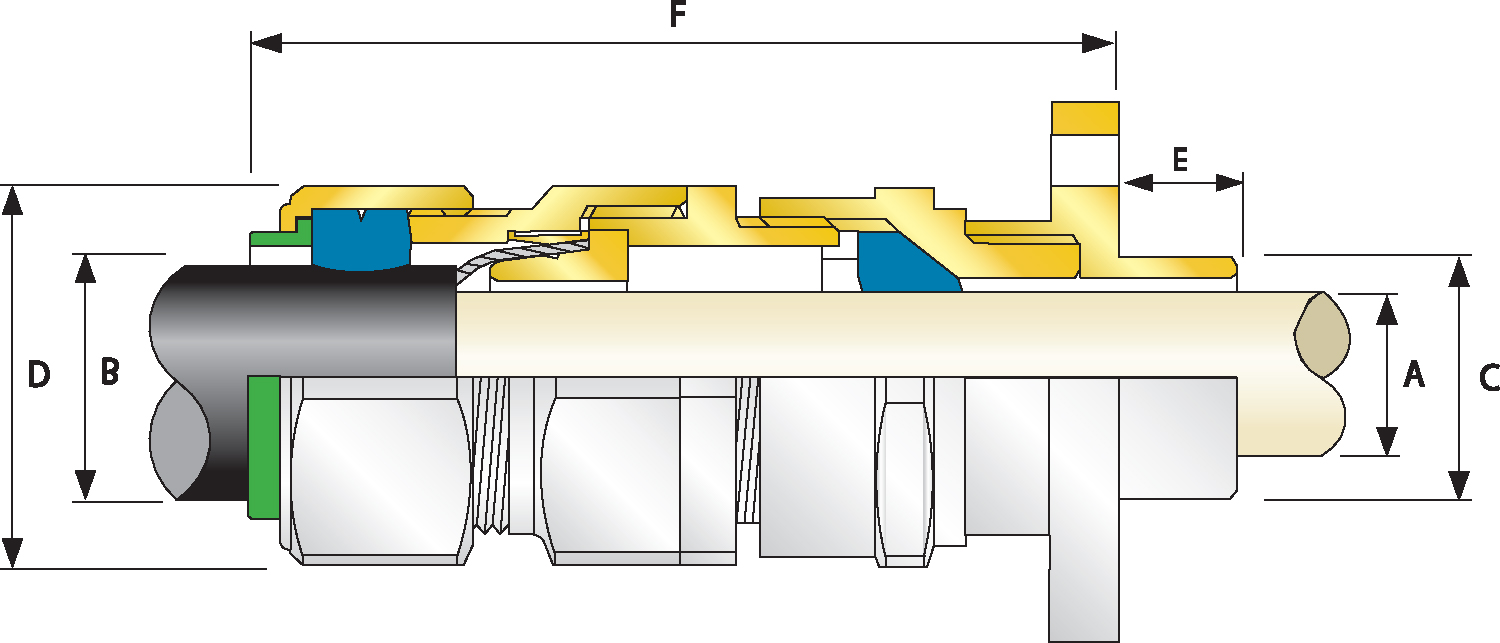

Нажмите здесь чтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесь чтобы просмотреть информацию о заказе

Размер кабельного вводаМинимальная длина заглушки
“E”		Диаметр заглушки
“C”		Диаметр внутренней оболочки кабеля
“A”		Наружный диаметр кабеля
“B”		Диапазон бронированияРасстояние между противоположными гранями
“D”		Расстояние между противоположными углами
“D”		Длина выступа “F”Общий код заказа (*латунь, метрическая система)Вес кабельного ввода (унции)
Мин. Макс.Мин. Макс.Мин. Макс. Макс. Макс.РазмерТипСуффикс для заказа
20S0.590.750.240.460.370.630.030.050.941.043.5220SE1FW1RA/MF10.65
200.590.750.260.550.490.820.030.051.21.323.6420E1FW1RA/MF12.73
25S0.591.000.440.780.550.870.050.061.481.634.3125SE1FW1RA/MF20.28
250.591.000.440.780.721.030.050.061.481.634.3125E1FW1RA/MF20.18
320.591.250.671.030.931.330.060.081.811.994.2232E1FW1RA/MF26.28
400.591.500.871.261.101.590.060.082.172.384.3840E1FW1RA/MF35.80
50S0.592.001.161.51.391.840.080.102.362.64.2950SE1FW1RA/MF52.13
500.592.001.401.731.592.090.080.102.763.044.4550E1FW1RA/MF59.37
63S0.592.501.581.961.802.340.080.102.953.254.7463SE1FW1RA/MF74.39
630.592.501.862.202.152.590.080.103.153.464.8263E1FW1RA/MF75.80
75S0.593.002.082.442.322.830.100.123.503.855.6175SE1FW1RA/MF129.24
750.593.002.332.672.633.090.100.123.904.295.6975E1FW1RA/MF140.32
ЕСЛИ НЕ УКАЗАНО ИНОЕ, РАЗМЕРЫ ПРИВЕДЕНЫ В ДЮЙМАХ
Размер кабельного вводаМинимальная длина заглушки
“E”		Диаметр заглушки
“C”		Диаметр внутренней оболочки кабеля
“A”		Наружный диаметр кабеля
“B”		Диапазон бронированияРасстояние между противоположными гранями
“D”		Расстояние между противоположными углами
“D”		Длина выступа “F”Общий код заказа (*латунь, метрическая система)Вес кабельного ввода (унции)
Мин. Макс.Мин. Макс.Мин. Макс. Макс. Макс.РазмерТипСуффикс для заказа
20S15.019.06.111.69.515.90.81.2524.026.489.520SE1FW1RA/MF0.30
2015.019.06.513.912.520.90.81.2530.533.692.520E1FW1RA/MF0.36
25S15.025.411.119.914.022.01.251.637.541.3109.625SE1FW1RA/MF0.58
2515.025.411.119.918.226.21.251.637.541.3109.625E1FW1RA/MF0.57
3215.031.817.026.223.733.91.62.046.050.6107.232E1FW1RA/MF0.75
4015.038.122.032.127.940.41.62.055.060.5111.240E1FW1RA/MF1.02
50S15.050.829.538.135.246.72.02.560.066.0109.050SE1FW1RA/MF1.48
5015.050.835.644.040.453.02.02.570.177.1113.050E1FW1RA/MF1.68
63S15.063.540.149.945.659.42.02.575.082.5120.563SE1FW1RA/MF2.11
6315.063.547.255.954.665.82.02.580.088.0122.563E1FW1RA/MF2.15
75S15.076.252.861.959.072.02.53.089.097.9142.575SE1FW1RA/MF3.66
7515.076.259.167.966.778.42.53.099.0108.9144.575E1FW1RA/MF3.98
ЕСЛИ НЕ УКАЗАНО ИНОЕ, РАЗМЕРЫ ПРИВЕДЕНЫ В МИЛЛИМЕТРАХ
