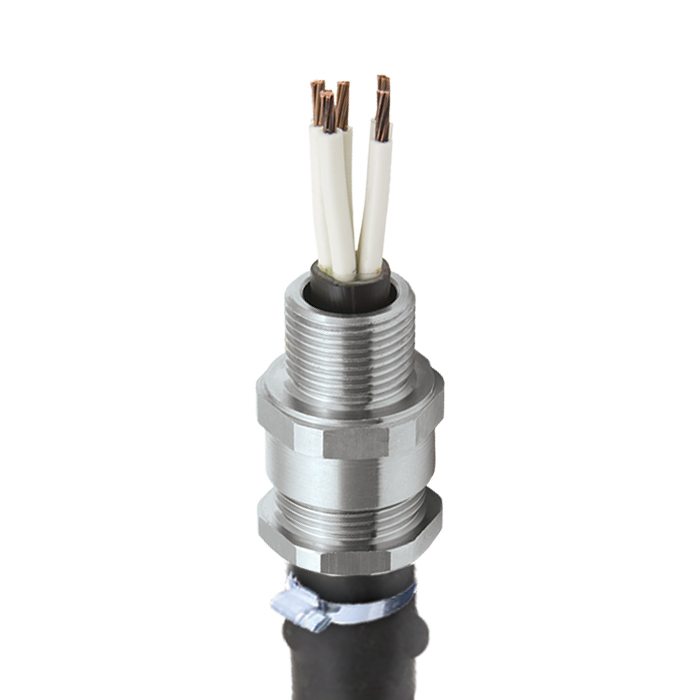

A2FHC | Ex eb, Ex db, Ex nR, Ex ta | Кабельный ввод для взрывоопасных средДля всех типов небронированных кабелей, помещенных в гибкий кабелепровод

Соответствующий международным стандартам взрывобезопасный кабельный ввод для горнодобывающей промышленности и наземных работ

• Внешний разъем для переходной муфты
• Одобрено для групп I и II
• Высококачественные прочные материалы
• Широкий ассортимент уплотнений для кабельного ввода любого размера
• Огнеупорное уплотнение смещения
• От -60 ˚C до +130 ˚C
• Международная маркировка: IECEx и ATEX

Примечание. Доступно для использования с группами I и II

Номинацию о сертификатах на группы I и II уточняйте в CMP

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1321X, CML 18ATEX4313X
Класс защиты Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da (Группа II)

Ex d I Mb, Ex e I Mb (Группа I)
Стандарты соответствия EN 60079-0,1,7,15,31
Сертификат IECEx IECEx CML 18.0179X, IECEx SIM 14.0006
Класс защиты Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da (Группа II)

Ex d I Mb, Ex e I Mb (Группа I)
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат ЕАС (ранее ГОСТ Р, К и Б)  C-GB.AA87.B.00487
Сертификат КСС 13_GA4BO_0748X, 13_GA4BO_0749X, 13_GA4BO_0750X (Группа II)
Сертификат CCOE / PESO (Индия) P333688 (Группа II)
Сертификат NEPSI GYJ13.1140X , GYJ13.1282X (Группа II)
Утверждение INMETRO TUV 12.0878X (Группа II)
IP66, IP67 и IP68***
Соответствие стандарту водонепроницаемости DTS01 : 91
Материал кабельных вводов Латунь, никелированная латунь, алюминий, нержавеющая сталь
Материал уплотнителя Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля Небронированные кабели, размещенные в кабеле проводе, обеспечивающем механическую защиту
Технология уплотнения Уплотнение смещения CMP
Области уплотнения Внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки. Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесь чтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесь чтобы просмотреть информацию о заказе

Размер кабельного вводаДиаметр кабелепровода "H"Стандартная метрическая резьба "C"Минимальная длина резьбы "E"Наружный диаметр кабеля "А"Расстояние между противоположными гранями "D"Расстояние между противоположными углами "D"Длина выступа "F"Длина насадки кабелепровода "G"Общий код заказа (латунь, метрическая система)Вес кабельного ввода (унции)
МинМаксМаксМаксРазмерТипСуффикс для заказа
20S160.51M200.590.130.340.941.041.050.6320S16A2FHC131RA3.53
20S160.63M200.590.130.340.941.041.050.6320S16A2FHC161RA3.88
20S0.63M200.590.240.460.941.041.050.6320SA2FHC161RA3.17
200.75M200.590.260.551.061.171.140.7920A2FHC191RA3.88
250.75M250.590.440.791.421.561.470.7925A2FHC191RA7.41
250.98M250.590.440.791.421.561.471.0625A2FHC251RA7.41
320.98M320.590.671.041.611.781.431.0632A2FHC251RA9.52
321.26M320.590.671.041.611.781.431.3032A2FHC321RA9.52
401.5M400.590.931.271.972.171.441.6140A2FHC381RA13.4
50S2.01M500.591.221.502.172.381.342.1350SA2FHC511RA26.1
502.01M500.591.401.732.362.601.492.1350A2FHC511RA20.11
63S2.48M630.591.631.962.783.061.302.7663SA2FHC631RA42.68
632.48M630.591.862.202.953.311.442.7663A2FHC631RA30.34
75S2.99M750.592.132.443.313.641.313.6075SA2FHC761RA62.08
752.99M750.592.412.673.353.681.523.6075A2FHC761RA44.45
Если не указано иное, размеры приведены в дюймах
Размер кабельного вводаДиаметр кабелепровода "H"тандартная метрическая резьба "C"Минимальная длина резьбы "E"Наружный диаметр кабеля
“A”		Расстояние между противоположными гранями
“D”		Расстояние между противоположными углами
“D”		Длина выступа “F”Длина насадки кабелепровода "G"Общий код заказа (латунь, метрическая система)Вес кабельного ввода (кг)
Мин. Макс.Макс.Макс.РазмерТипСуффикс для заказа
20S1613.0M2015.03.28.724.026.426.616.020S16A2FHC131RA0.10
20S1616.0M2015.03.28.724.026.426.616.020S16A2FHC161RA0.11
20S16.0M2015.06.111.724.026.426.616.020SA2FHC161RA0.09
2019.0M2015.06.514.027.029.729.020.020A2FHC191RA0.11
2519.0M2515.011.120.036.039.637.320.025A2FHC191RA0.21
2525.0M2515.011.120.036.039.637.327.025A2FHC251RA0.21
3225.0M3215.017.026.341.045.136.227.032A2FHC251RA0.27
3232.0M3215.017.026.341.045.136.233.032A2FHC321RA0.27
4038.0M4015.023.532.250.055.036.641.040A2FHC381RA0.38
50S51.0M5015.031.038.255.060.534.054.050SA2FHC511RA0.74
5051.0M5015.035.644.060.066.037.854.050A2FHC511RA0.57
63S63.0M6315.041.549.970.577.633.070.063SA2FHC631RA1.21
6363.0M6315.047.255.975.084.036.570.063A2FHC631RA0.86
75S76.0M7515.054.061.984.092.433.491.575SA2FHC761RA1.76
7576.0M7515.061.167.985.093.538.791.575A2FHC761RA1.26
Если не указано иное, размеры приведены в миллиметрах
