E1W CIEL | Промышленный кабельный вводДля всех типов кабелей со стальной или алюминиевой проволочной броней

Узнать больше о
данном изделии

Описание

Технические сведения

Промышленный кабельный ввод с двойным уплотнением и литым интегрированным кольцом заземления

• Внутреннее заземление
• Испытания на короткое замыкание проведены сторонней организацией
• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
• С устойчивой извитостью, низкоимпедансное заземление
• Защита от самопроизвольного разматывания
• Внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• Защита от влаги
• От -60 ˚C до +130 ˚C
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание. Величины тока симметричного короткого замыкания (кА), подающегося в течение 1 с на интегрированное литое кольцо заземления, которым оснащается продукция E1W CIEL, указаны ниже:
• 26 кА для кабельных вводов до размера 40
• 43 кА для кабельных вводов размера 50S и больше

Технические стандарты	BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики*	Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса	IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики*	Категория C
Сертификат ГОСТ Р	POCC.GB.HA46.H00140
	Стандартно — IP66 (IP67 и IP68 — по заказу)
Материал кабельных вводов	Латунь, химически никелированная латунь, алюминий
Материал уплотнителя	Термореактивный эластомер CMP
Тип кабеля	С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA)
Технология крепления брони	Съемная коническая втулка и универсальное зажимное кольцо AnyWay
Технология уплотнения	Внутреннее уплотнение смещения CMP и уникальная система уплотнения внешней оболочки CMP LRS TM (наружное уплотнение с технологией выдерживания больших нагрузок)
Области уплотнения	Внутренняя подушка и внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки. Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесь чтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесь чтобы просмотреть информацию о заказе

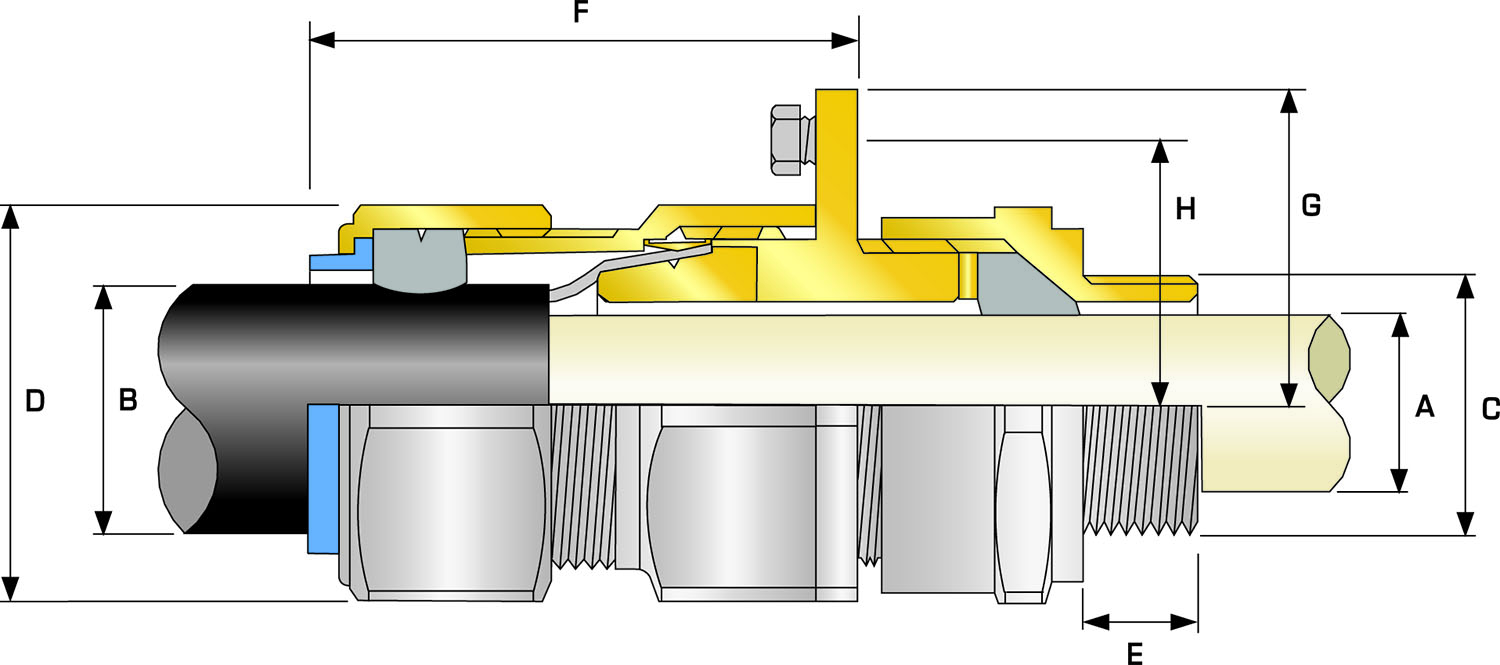

На изображении:

Размер кабельного ввода	Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система))					Диаметр внутренней оболочки кабеля "A"		Наружный диаметр кабеля "В"		Диапазон бронирования		Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"	Длина выступа "F"	Радиус		Размер заземляющего болта CIEL	Ток короткого замыкания на землю (кА)	Общий код заказа (*латунь, метрическая система)			Вес кабельного ввода (унции)
	Стандартно				Опция	Диаметр внутренней оболочки кабеля "A"		Наружный диаметр кабеля "В"		Диапазон бронирования		Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"		Радиус				Общий код заказа (*латунь, метрическая система)
	Metric	Длина резьбы (метрической) "Е"	NPT	Длина резьбы (метрической) "Е"	NPT	Min	Max	Min	Max	min	Max	Max	Max		"H"	"G"			Размер	Тип	Суффикс для заказа
20S	M20	0.39	½”	0.78	¾”	0.24	0.46	0.37	0.63	0.03	0.05	0.94	1.04	2.76	1.13	1.52	M8	26	20S	E1WC	1RA	6.88
20	M20	0.39	½”	0.78	¾”	0.26	0.55	0.49	0.82	0.03	0.05	1.20	1.32	2.87	1.25	1.65	M8	26	20	E1WC	1RA	9.74
25S	M25	0.39	¾”	0.80	1”	0.44	0.78	0.55	0.87	0.05	0.06	1.48	1.63	3.50	1.50	2.00	M8	26	25S	E1WC	1RA	15.45
25	M25	0.39	¾”	0.80	1”	0.44	0.78	0.72	1.03	0.05	0.06	1.48	1.63	3.50	1.50	2.00	M8	26	25	E1WC	1RA	15.34
32	M32	0.39	1”	0.98	1 ¼”	0.67	1.03	0.93	1.33	0.06	0.08	1.81	1.99	3.39	1.63	2.13	M10	26	32	E1WC	1RA	17.85
40	M40	0.59	1 ¼”	1.01	1 ½”	0.87	1.26	1.10	1.59	0.06	0.08	2.17	2.38	3.54	2.00	2.69	M12	26	40	E1WC	1RA	28.29
50S	M50	0.59	1 ½”	1.03	2”	1.16	1.50	1.39	1.84	0.08	0.10	2.36	2.60	3.58	2.25	2.94	M12	43	50S	E1WC	1RA	31.15
50	M50	0.59	2”	1.06	2 ½”	1.40	1.73	1.59	2.09	0.08	0.10	2.76	3.04	3.74	2.37	3.13	M12	43	50	E1WC	1RA	36.61
63S	M63	0.59	2”	1.06	2 ½”	1.58	1.96	1.80	2.34	0.08	0.10	2.95	3.25	4.02	2.76	3.56	M12	43	63S	E1WC	1RA	57.71
63	M63	0.59	2 ½”	1.57	3”	1.86	2.20	2.15	2.59	0.08	0.10	3.15	3.46	4.09	2.76	3.56	M12	43	63	E1WC	1RA	56.33
75S	M75	0.59	2 ½”	1.57	3”	2.08	2.44	2.32	2.83	0.08	0.10	3.54	3.90	4.53	3.00	3.88	M12	43	75S	E1WC	1RA	81.48
75	M75	0.59	3”	1.63	3 ½”	2.33	2.67	2.63	3.09	0.10	0.12	3.94	4.33	4.61	3.25	4.25	M12	43	75	E1WC	1RA	95.84
90	M90	0.94	3 ½”	1.69	4”	2.62	3.09	3.00	3.56	0.12	0.16	4.50	4.95	5.79	3.75	5.00	M12	43	90	E1WC	1RA	155.81
100	M100	0.94	4”	1.73	5”	2.99	3.58	3.39	3.99	0.12	0.16	4.84	5.33	5.51	4.02	5.27	M12	43	100	E1WC	1RA	170.02
115	M115	0.94	4”	1.73	5”	3.39	3.85	4.00	4.34	0.12	0.16	5.25	5.78	6.38	3.75	5.00	M12	43	115	E1WC	1RA	218.38
130	M130	0.94	5”	1.84	6”	3.82	4.52	4.34	4.85	0.12	0.16	6.00	6.60	6.97	4.02	5.27	M12	43	130	E1WC	1RA	301.2
ЕСЛИ НЕ УКАЗАНО ИНОЕ, РАЗМЕРЫ ПРИВЕДЕНЫ В ДЮЙМАХ

Размер кабельного ввода	Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система))					Диаметр внутренней оболочки кабеля "A"		Наружный диаметр кабеля "В"		Диапазон бронирования		Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"	Длина выступа "F"	Радиус		Размер заземляющего болта CIEL	Ток короткого замыкания на землю (кА)	Общий код заказа (*латунь, метрическая система)			Вес кабельного ввода (кг)
	Стандартно				Опция	Диаметр внутренней оболочки кабеля "A"		Наружный диаметр кабеля "В"		Диапазон бронирования		Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"	Длина выступа "F"	Радиус				Общий код заказа (*латунь, метрическая система)
	Metric	Длина резьбы (метрической) "Е"	NPT	Длина резьбы (метрической) "Е"	NPT	Min	Max	Min	Max	min	Max	Max	Max		"H"	"G"			Размер	Тип	Суффикс для заказа
20S	M20	10.0	½”	19.9	¾”	6.1	11.6	9.5	15.9	0.8	1.25	24	26.4	70.0	28.6	38.6	M8	26.0	20S	E1WC	1RA	0.195
20	M20	10.0	½”	19.9	¾”	6.5	13.9	12.5	20.9	0.8	1.25	30.5	33.6	73.0	31.8	41.8	M8	26.0	20	E1WC	1RA	0.276
25S	M25	10.0	¾”	20.2	1”	11.1	19.9	14.0	22.0	1.25	1.6	37.5	41.3	89.0	38.1	50.8	M8	26.0	25S	E1WC	1RA	0.438
25	M25	10.0	¾”	20.2	1”	11.1	19.9	18.2	26.2	1.25	1.6	37.5	41.3	89.0	38.1	50.8	M8	26.0	25	E1WC	1RA	0.435
32	M32	10.0	1”	25.0	1 ¼”	17.0	26.2	23.7	33.9	1.6	2.0	46.0	50.6	86.0	41.3	54.0	M10	26.0	32	E1WC	1RA	0.506
40	M40	15.0	1 ¼”	25.6	1 ½”	22.0	32.1	27.9	40.4	1.6	2.0	55.0	60.5	90.0	50.8	68.3	M12	26.0	40	E1WC	1RA	0.802
50S	M50	15.0	1 ½”	26.1	2”	29.5	38.1	35.2	46.7	2.0	2.5	60.0	66.0	91.0	57.2	74.6	M12	43.0	50S	E1WC	1RA	0.883
50	M50	15.0	2”	26.9	2 ½”	35.6	44.0	40.4	53	2.0	2.5	70.1	77.1	95.0	60.3	79.4	M12	43.0	50	E1WC	1RA	1.038
63S	M63	15.0	2”	26.9	2 ½”	40.1	49.9	45.6	59.4	2.0	2.5	75.0	82.5	102.0	70.0	90.5	M12	43.0	63S	E1WC	1RA	1.636
63	M63	15.0	2 ½”	39.9	3”	47.2	55.9	54.6	65.8	2.0	2.5	80.0	88.0	104.0	70.0	90.5	M12	43.0	63	E1WC	1RA	1.597
75S	M75	15.0	2 ½”	39.9	3”	52.8	61.9	59.0	72.0	2.0	2.5	90.0	99.0	115.0	76.2	98.5	M12	43.0	75S	E1WC	1RA	2.310
75	M75	15.0	3”	41.5	3 ½”	59.1	67.9	66.7	78.4	2.5	3.0	100.0	110.0	117.0	82.6	108	M12	43.0	75	E1WC	1RA	2.717
90	M90	24.0	3 ½”	42.8	4”	66.6	78.6	76.2	90.3	3.15	4.0	114.3	125.7	147.0	95.3	127.1	M12	43.0	90	E1WC	1RA	4.417
100	M100	24.0	4”	44.0	5”	76.0	90.9	86.1	101.4	3.15	4.0	123.0	135.3	140.0	102	133.8	M12	43.0	100	E1WC	1RA	4.820
115	M115	24.0	4”	44.0	5”	86.0	97.9	101.5	110.2	3.15	4.0	133.4	146.7	162.0	95.3	127.1	M12	43.0	115	E1WC	1RA	6.191
130	M130	24.0	5”	46.8	6”	97.0	114.9	110.2	123.2	3.15	4.0	152.4	167.6	177.0	102.0	133.8	M12	43.0	130	E1WC	1RA	8.539
ЕСЛИ НЕ УКАЗАНО ИНОЕ, РАЗМЕРЫ ПРИВЕДЕНЫ В МИЛЛИМЕТРАХ
