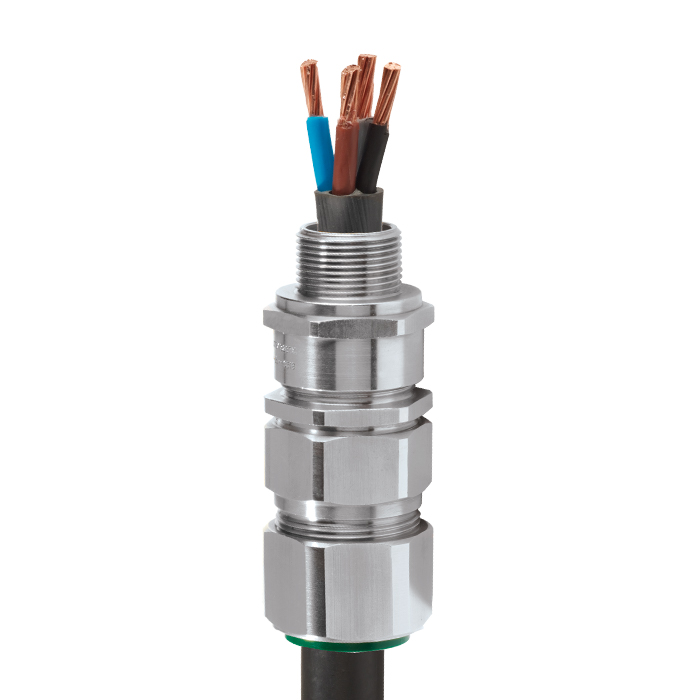

E1FX | Ex eb, Ex db, Ex nR, Ex ta | Кабельный ввод для взрывоопасных средДля кабелей с оплеткой и стальной ленточной броней

Узнать больше о
данном изделии

ИНСТРУКЦИИ
ПО МОНТАЖУ

Описание

Технические сведения

Соответствующий международным стандартам взрывобезопасный кабельный ввод

• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
• Огнеупорное внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• Разработан с целью предотвращения пластической деформации
• От -60 ˚C до +130 ˚C
• Класс I, Зона 1, 21 и Зона 2, 22, Класс I, Раздел 2 ABCD
• Международная маркировка: IECEx, ATEX и cCSAus
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание. Изборожденный конус (X) в большинстве случаев используется для проволочной оплетки (например, GSWB, TCWB), стальной ленточной брони (STA, DSTA) и алюминиевой ленточной брони (ASA). Эта технология также пригодна для однослойной проволочной брони (SWA), алюминиевой проволочной брони (AWA) и гибкой проволочной брони (PWA), если диапазон находится за пределами значений ступенчатого конуса (W).

Примечание. Размеры изборожденного конуса (X), представленные в таблице выбора кабельного ввода ниже, предназначены для бронированных кабелей с оплеткой с двойным витком. Изоляционная лента также может быть намотана в два слоя. Для кабелей, оснащенных однослойной броней, например, SWA, диапазон размера зажимаемого элемента должен соответствовать значению, указанному в таблице ниже.

Технические стандарты	BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики*	Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса	IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики*	Категория B (категория A при использовании кабелей с оплеткой, изоляционной лентой или кабелей с гибкой проволочной броней)
Сертификат взрывозащиты ATEX	CML 18ATEX1324X, CML 18ATEX4316X
Класс защиты	II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da, II 3G Ex nR IIC Gc, IM2 Ex db I Mb, Ex eb I Mb
Стандарты соответствия	EN 60079-0,1,7,15,31
Сертификат IECEx	IECEx CML 18.0181X, IECEx SIM 14.0007X
Класс защиты	Ex db IIC Gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Стандарты соответствия	IEC 60079-0,1,7,15,31
Сертификат cCSAus (20s16 - 90)	1310517
Класс защиты CSAus	Класс II, Разд. 2, Группы E, F и G, Класс III, Тип корпуса 4X, Класс I, зона 1, AEx e II, AEx nR II
Класс защиты cCSA	Класс I, Разд. 2, Группы A, B, C и D, Класс II, Разд. 2, Группы E, F и G, Класс III, Тип корпуса 4X, Ex d IIC, Ex e II, Ex nR II
Стандарты соответствия	CAN/CSA-C22.2 № 0, 18, 25, 30, 94, 174, CAN/CSA-60079-0, 1, 7, ANSI/UL 514B Ред. 5, ANSI/UL 50 Ред. 11, ANSI/UL 2225 Ред. 4, UL60079-0, 1, 7
Сертификат ЕАС (ранее ГОСТ Р, К и Б)	C-GB.AA87.B.00487
УкрСЕПРО	CU 19.0371X
Сертификат КСС	14-GA4BO-0257X
Сертификат CCOE / PESO (Индия)	P444949
	2020322313002870
Утверждение INMETRO	TÜV 12.0618X
Соответствует требованиям RETIE	03866
	MS-XPL21804 21.0010X
Одобрения, полученные от морских ведомств	LRS: 01/00172 (E3), DNV: E-13848, ABS: 14-LD234401A-4-PDA
Аксессуары в комплекте (только 781E)	Стандартно — IP66 (IP67 и IP68 — по заказу)
Соответствие стандарту водонепроницаемости	Опция DTS01:91 (для упрощения идентификации металлический ободок имеет белую цветовую маркировку) доступна по дополнительному запросу
Материал кабельных вводов	Латунь, химически никелированная латунь, алюминий
Материал уплотнителя	Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля	Экранированный, с гибкой (EMC) проволочной оплеткой (например, CY/SY), с гибкой проволочной броней (PWA), со стальной ленточной броней (STA), с проволочной оплеткой (например, SWB), с алюминиевой ленточной броней (ASA), бронированный кабель и кабель с защитной оболочкой
Технология крепления брони	Съемная коническая втулка и универсальное зажимное кольцо AnyWay
Технология уплотнения	Внутреннее уплотнение смещения CMP и уникальная система внешнего уплотнения CMP LRS™ (уплотнение, выдерживающее большие нагрузки)
Области уплотнения	Внутренняя подушка и внешняя оболочка кабеля

Примечание. *Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
(**) Для получения подробной информации о классах защиты от внешних воздействий см. раздел Обеспечение герметичности

Certificates

Таблица выбора продукции

Нажмите здесь чтобы ознакомиться с технической иллюстрацией

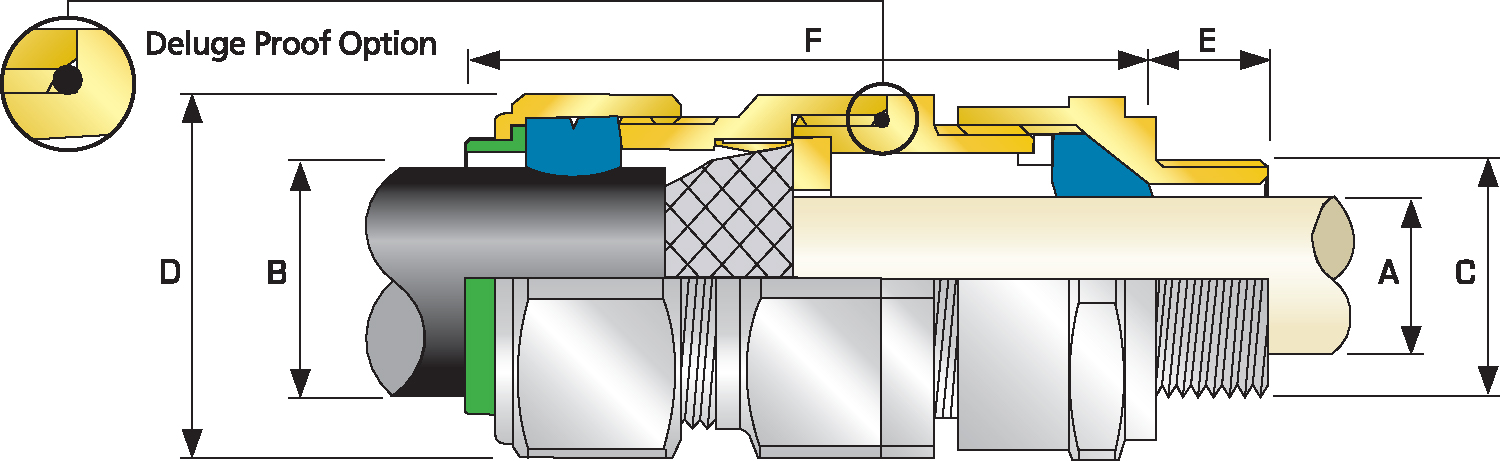

Техническая иллюстрация

Нажмите здесь чтобы просмотреть информацию о заказе

На изображении:

Размер кабельного ввода	Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система))					Диаметр внутренней оболочки кабеля "A"		Наружный диаметр кабеля "В"		Диапазон бронирования † изборожденный конус (X)		Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"	Длина выступа "F"	Общий код заказа (*латунь, метрическая система)			Защитный кожух	Вес кабельного ввода (кг)
	Стандартно				Опция	Диаметр внутренней оболочки кабеля "A"		Наружный диаметр кабеля "В"		Диапазон бронирования † изборожденный конус (X)		Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"		Общий код заказа (*латунь, метрическая система)
	Метрическая	Длина резьбы (метрической) "Е"	NPT	Длина резьбы (NPT) "Е"	NPT	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Макс.	Макс.		Размер	Тип	Суффикс для заказа
20S16	M20	0.59	½”	0.78	¾"	0.12	0.34	0.24	0.52	0.01	0.04	0.94	1.04	2.85	20S16	E1FX	1RA	PVC04	5.64
20S	M20	0.59	½”	0.78	¾"	0.24	0.46	0.37	0.63	0.01	0.04	0.94	1.04	2.76	20S	E1FX	1RA	PVC04	5.29
20	M20	0.59	½”	0.78	¾"	0.26	0.55	0.49	0.82	0.02	0.04	1.20	1.32	2.87	20	E1FX	1RA	PVC06	7.41
25S	M25	0.59	¾”	0.80	1"	0.44	0.78	0.55	0.87	0.02	0.05	1.48	1.63	3.50	25S	E1FX	1RA	PVC09	11.64
25	M25	0.59	¾”	0.80	1"	0.44	0.78	0.72	1.03	0.02	0.05	1.48	1.63	3.50	25	E1FX	1RA	PVC09	11.64
32	M32	0.59	1”	0.98	1 ¼"	0.67	1.03	0.93	1.33	0.02	0.05	1.81	1.99	3.39	32	E1FX	1RA	PVC11	15.17
40	M40	0.59	1 ¼”	1.01	1 ½"	0.87	1.26	1.10	1.59	0.02	0.06	2.17	2.38	3.54	40	E1FX	1RA	PVC15	21.87
50S	M50	0.59	1 ½”	1.03	2"	1.16	1.5	1.39	1.84	0.02	0.06	2.36	2.60	3.58	50S	E1FX	1RA	PVC18	26.46
50	M50	0.59	2”	1.06	2 ½"	1.40	1.73	1.59	2.09	0.02	0.06	2.76	3.04	3.74	50	E1FX	1RA	PVC21	33.51
63S	M63	0.59	2”	1.06	2 ½"	1.58	1.96	1.80	2.34	0.02	0.06	2.95	3.25	4.02	63S	E1FX	1RA	PVC23	47.27
63	M63	0.59	2 ½”	1.57	3"	1.86	2.20	2.15	2.59	0.02	0.06	3.15	3.46	4.09	63	E1FX	1RA	PVC25	47.27
75S	M75	0.59	2 ½”	1.57	3"	2.08	2.44	2.32	2.83	0.02	0.06	3.54	3.90	4.53	75S	E1FX	1RA	PVC28	74.43
75	M75	0.59	3”	1.63	3 ½"	2.33	2.67	2.63	3.09	0.02	0.06	3.94	4.33	4.61	75	E1FX	1RA	PVC30	85.36
90	M90	0.94	3 ½”	1.69	4"	2.62	3.09	3.00	3.56	0.03	0.06	4.50	4.94	5.79	90	E1FX	1RA	PVC32	148.5
100	M100	0.94	3 ½”	1.69	4"	2.99	3.58	3.39	3.99	0.03	0.06	4.84	5.33	5.51	100	E1FX	1RA	LSF33	156.97
115	M115	0.94	4"	1.73	5"	3.39	3.85	4.00	4.34	0.03	0.06	5.25	5.78	6.38	115	E1FX	1RA	LSF34	218.35
130	M130	0.94	5"	1.84	-	3.82	4.52	4.34	4.85	0.03	0.06	6.00	6.60	6.85	130	E1FX	1RA	LSF35	294.19
Если не указано иное, размеры приведены в миллиметрах

Размер кабельного ввода	Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система))					Диаметр внутренней оболочки кабеля "A"		Наружный диаметр кабеля "В"		Диапазон бронирования † изборожденный конус (X)		Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"	Длина выступа "F"	Общий код заказа (*латунь, метрическая система)			Защитный кожух	Вес кабельного ввода (кг)
	Стандартно				Опция	Диаметр внутренней оболочки кабеля "A"		Наружный диаметр кабеля "В"		Диапазон бронирования † изборожденный конус (X)		Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"		Общий код заказа (*латунь, метрическая система)
	Метрическая	Длина резьбы (метрической) "Е"	NPT	Длина резьбы (NPT) "Е"	NPT	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Макс.	Макс.		Размер	Тип	Суффикс для заказа
20S16	M20	15.0	½”	19.9	¾"	3.1	8.6	6.1	13.1	0.3	1.0	24.0	26.4	72.5	20S16	E1FX	1RA	PVC04	0.16
20S	M20	15.0	½”	19.9	¾"	6.1	11.6	9.5	15.9	0.3	1.0	24.0	26.4	70.0	20S	E1FX	1RA	PVC04	0.15
20	M20	15.0	½”	19.9	¾"	6.5	13.9	12.5	20.9	0.4	1.0	30.5	33.6	73.0	20	E1FX	1RA	PVC06	0.21
25S	M25	15.0	¾”	20.2	1"	11.1	19.9	14.0	22.0	0.4	1.2	37.5	41.3	89.0	25S	E1FX	1RA	PVC09	0.33
25	M25	15.0	¾”	20.2	1"	11.1	19.9	18.2	26.2	0.4	1.2	37.5	41.3	89.0	25	E1FX	1RA	PVC09	0.33
32	M32	15.0	1”	25.0	1 ¼"	17.0	26.2	23.7	33.9	0.4	1.2	46.0	50.6	86.0	32	E1FX	1RA	PVC11	0.43
40	M40	15.0	1 ¼”	25.6	1 ½"	22.0	32.1	27.9	40.4	0.4	1.6	55.0	60.5	90.0	40	E1FX	1RA	PVC15	0.62
50S	M50	15.0	1 ½”	26.1	2"	29.5	38.1	35.2	46.7	0.4	1.6	60.0	66.0	91.0	50S	E1FX	1RA	PVC18	0.75
50	M50	15.0	2”	26.9	2 ½"	35.6	44.0	40.4	53.0	0.6	1.6	70.1	77.1	95.0	50	E1FX	1RA	PVC21	0.95
63S	M63	15.0	2”	26.9	2 ½"	40.1	49.9	45.6	59.4	0.6	1.6	75.0	82.5	102.0	63S	E1FX	1RA	PVC23	1.34
63	M63	15.0	2 ½”	39.9	3"	47.2	55.9	54.6	65.8	0.6	1.6	80.0	88.0	104.0	63	E1FX	1RA	PVC25	1.34
75S	M75	15.0	2 ½”	39.9	3"	52.8	61.9	59.0	72.0	0.6	1.6	90.0	99.0	115.0	75S	E1FX	1RA	PVC28	2.11
75	M75	15.0	3”	41.5	3 ½"	59.1	67.9	66.7	78.4	0.6	1.6	100.0	110.0	117.0	75	E1FX	1RA	PVC30	2.42
90	M90	24.0	3 ½”	42.8	4"	66.6	78.6	76.2	90.3	0.8	1.6	114.3	125.4	147.0	90	E1FX	1RA	PVC32	4.21
100	M100	24.0	3 ½”	42.8	4"	76.0	90.9	86.1	101.4	0.8	1.6	123.0	135.3	140.0	100	E1FX	1RA	LSF33	4.45
115	M115	24.0	4"	44.0	5"	86.0	97.9	101.5	110.2	0.8	1.6	133.4	146.7	162.0	115	E1FX	1RA	LSF34	6.19
130	M130	24.0	5"	46.8	-	97.0	114.9	110.2	123.2	0.8	1.6	152.4	167.6	174.0	130	E1FX	1RA	LSF35	8.34
Если не указано иное, размеры приведены в миллиметрах
