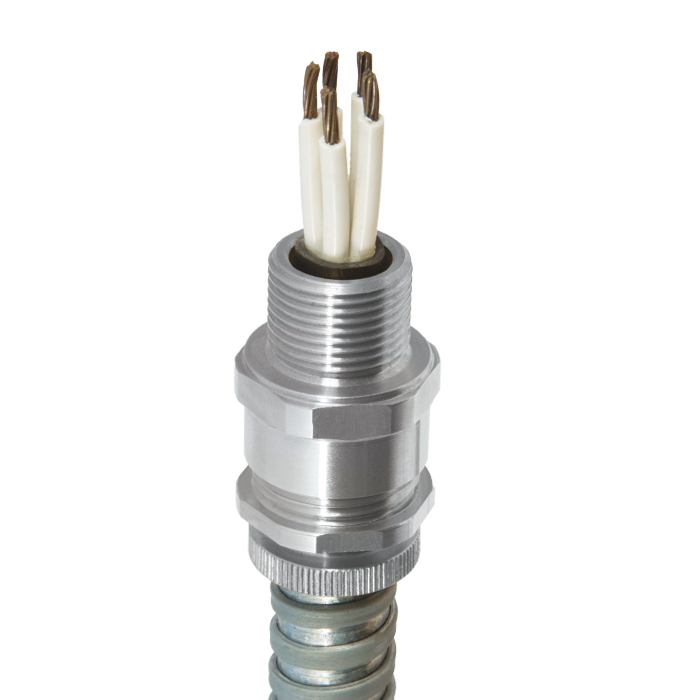

A2FFC | Ex eb, Ex db, Ex nR, Ex ta | Кабельный ввод для взрывоопасных средДля всех типов небронированных кабелей и кабелей с оплеткой, помещенных в кабелепровод

Узнать больше о
данном изделии

ИНСТРУКЦИИ
ПО МОНТАЖУ

Описание

Технические сведения

Соответствующий международным стандартам взрывобезопасный кабельный ввод с гибким кабелепроводом

• Предназначен для гибких и жестких кабелепроводов
• Для жестких кабелепроводов требуется резьбовой адаптер, который можно заказать у поставщика кабелепровода
• Подходит для кабелепровода с резиновой оболочкой/покрытием
• Огнеупорное уплотнение смещения
• Разработан с целью предотвращения пластической деформации
• От -60 ˚C до +130 ˚C
• Международная маркировка: IECEx, ATEX и CSA

Технические стандарты	BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики*	Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса	IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX	CML 18ATEX1321X, CML 18ATEX4313X
Класс защиты	II 2G II 1D Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da II 3G Ex nR IIC Gc, I M2 Ex db I Mb, Ex eb I Mb
Стандарты соответствия	60079-0,1,7,15,31
Сертификат IECEx	IECEx CML 18.0179X, IECEx SIM 14.0006
Класс защиты	Ex db IIC Gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Стандарты соответствия	IEC 60079-0,1,7,15,31
Сертификат CSA	1211841
Класс защиты	Ex d IIC, Ex e II, Ex nR II; Тип короба 4x
Стандарты соответствия	C22.2 No 0,0.4, 94, 174, CAN/CSA-60079-0,1,7,15
Сертификат ЕАС (ранее ГОСТ Р, К и Б)	TC RU C-GB.AA87.B.00487
УкрСЕПРО	CЦ 19.0371X
Сертификат КСС	14_GA4BO_0251X
Сертификат NEPSI	2020322313002951
Сертификат CCOE / PESO (Индия)	P444949
Утверждение INMETRO	TÜV 12.0878X
Соответствует требованиям RETIE	03866
	IA S-XPL21804 21.0008X
Одобрения, полученные от морских ведомств	LRS: 01/00172 (E3), ABS: 14-LD234401A-4-PDA
	IP66
Материал кабельных вводов	Латунь, химически никелированная латунь, нержавеющая сталь, алюминий
Материал уплотнителя	Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля	Небронированный, с оплеткой, помещен в гибкий кабелепровод
Технология уплотнения	Уплотнение смещения CMP
Области уплотнения	Внешняя оболочка

Примечание. *Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки. Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесь чтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесь чтобы просмотреть информацию о заказе

На изображении:

Размер кабельного ввода	Тип резьбы "C"	Длина резьбы (метрической) "E" (возможен выбор другой длины резьбы (метрическая система))	Диаметр кабеля "A"		Относительный внутренний диаметр кабелепровода "G"	Максимальный наружный диаметр кабелепровода "В"	Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"	Длина выступа "F"	Максимальный габаритный диаметр	Общий код заказа (*латунь, метрическая система)			Вес кабельного ввода (унции)
Размер кабельного ввода	Тип резьбы "C"		Мин.	Макс.	Относительный внутренний диаметр кабелепровода "G"	Максимальный наружный диаметр кабелепровода "В"	Макс.	Макс.	Длина выступа "F"	Максимальный габаритный диаметр	Размер	Тип	Суффикс для заказа	Вес кабельного ввода (унции)
20S16	M20 x 1.5	0.59	0.13	0.16	0.20	0.47	0.94	1.04	1.31	1.04	20S16	A2FFC	1RAC000	3.17
20S16	M20 x 1.5	0.59	0.13	0.20	0.27	0.51	0.94	1.04	1.31	1.04	20S16	A2FFC	1RAC001	3.17
20S16	M20 x 1.5	0.59	0.13	0.22	0.31	0.51	0.94	1.04	1.31	1.04	20S16	A2FFC	1RAC004	3.17
20S16	M20 x 1.5	0.59	0.13	0.31	0.36	0.59	0.94	1.04	1.31	1.04	20S16	A2FFC	1RAC009	2.82
20S16	M20 x 1.5	0.59	0.13	0.32	0.37	0.59	0.94	1.04	1.31	1.04	20S16	A2FFC	1RAC010	3.17
20S16	M20 x 1.5	0.59	0.13	0.32	0.40	0.63	0.94	1.04	1.31	1.04	20S16	A2FFC	1RAC020	3.17
20S16	M20 x 1.5	0.59	0.13	0.32	0.43	0.67	0.94	1.04	1.31	1.04	20S16	A2FFC	1RAC025	3.17
20S16	M20 x 1.5	0.59	0.13	0.32	0.46	0.69	0.94	1.04	1.31	1.04	20S16	A2FFC	1RAC030	3.17
20S	M20 x 1.5	0.59	0.24	0.45	0.51	0.79	0.94	1.04	1.30	1.04	20S	A2FFC	1RAC040	3.17
20S	M20 x 1.5	0.59	0.24	0.46	0.55	0.79	0.94	1.04	1.30	1.04	20S	A2FFC	1RAC045	3.17
20S	M20 x 1.5	0.59	0.24	0.46	0.58	0.85	0.94	1.04	1.30	1.04	20S	A2FFC	1RAC060	3.17
20	M20 x 1.5	0.59	0.26	0.52	0.61	0.85	1.06	1.17	1.39	1.17	20	A2FFC	1RAC050	3.53
20	M20 x 1.5	0.59	0.26	0.55	0.67	0.92	1.06	1.17	1.39	1.17	20	A2FFC	1RAC066	3.53
20	M20 x 1.5	0.59	0.26	0.55	0.71	0.94	1.06	1.17	1.39	1.17	20	A2FFC	1RAC070	3.53
20	M20 x 1.5	0.59	0.26	0.55	0.74	0.98	1.06	1.17	1.39	1.17	20	A2FFC	1RAC075	3.53
20	M20 x 1.5	0.59	0.26	0.55	0.79	1.04	1.06	1.17	1.39	1.17	20	A2FFC	1RAC080	4.23
20	M20 x 1.5	0.59	0.26	0.55	0.81	1.10	1.06	1.17	1.39	1.22	20	A2FFC	1RAC085	3.88
25	M25 x 1.5	0.59	0.44	0.60	0.69	0.98	1.42	1.56	1.70	1.56	25	A2FFC	1RAC100	5.64
25	M25 x 1.5	0.59	0.44	0.72	0.81	1.06	1.42	1.56	1.70	1.56	25	A2FFC	1RAC105	5.64
25	M25 x 1.5	0.59	0.44	0.75	0.88	1.12	1.42	1.56	1.70	1.56	25	A2FFC	1RAC110	6.00
25	M25 x 1.5	0.59	0.44	0.79	0.93	1.26	1.42	1.56	1.70	1.56	25	A2FFC	1RAC115	6.35
25	M25 x 1.5	0.59	0.44	0.79	0.99	1.22	1.42	1.56	1.70	1.56	25	A2FFC	1RAC120	6.00
25	M25 X 1.5	0.59	0.44	0.79	1.04	1.38	1.42	1.56	1.70	1.56	25	A2FFC	1RAC180	6.35
32	M32 x 1.5	0.59	0.67	1.02	1.11	1.41	1.61	1.78	1.70	1.78	32	A2FFC	1RAC250	7.41
32	M32 x 1.5	0.59	0.67	1.04	1.20	1.50	1.61	1.78	1.70	1.78	32	A2FFC	1RAC280	7.41
32	M32 x 1.5	0.59	0.67	1.04	1.36	1.77	1.61	1.78	1.72	1.89	32	A2FFC	1RAC290	8.82
40	M40 x 1.5	0.59	0.93	1.27	1.43	1.77	1.97	2.17	1.78	2.17	40	A2FFC	1RAC300	9.88
40	M40 x 1.5	0.59	0.93	1.27	1.57	1.93	1.97	2.17	1.78	2.17	40	A2FFC	1RAC380	10.58
50S	M50 x 1.5	0.59	1.22	1.50	1.83	2.31	2.17	2.38	1.72	2.51	50S	A2FFC	1RAC450	16.93
50S	M50 x 1.5	0.59	1.22	1.50	2.02	2.40	2.17	2.38	1.72	2.56	50S	A2FFC	1RAC500	17.28
50	M50 x 1.5	0.59	1.40	1.73	2.02	2.40	2.36	2.6	1.89	2.60	50	A2FFC	1RAC550	17.28
Если не указано иное, размеры приведены в дюймах

Размер кабельного ввода	Тип резьбы "C"	Длина резьбы (метрической) "E" (возможен выбор другой длины резьбы (метрическая система))	Диаметр кабеля "A"		Относительный внутренний диаметр кабелепровода "G"	Максимальный наружный диаметр кабелепровода "В"	Расстояние между противоположными гранями "D"	Расстояние между противоположными углами "D"	Длина выступа "F"	Максимальный габаритный диаметр	Общий код заказа (*латунь, метрическая система)			Вес кабельного ввода (кг)
Размер кабельного ввода	Тип резьбы "C"		Мин.	Макс.	Относительный внутренний диаметр кабелепровода "G"	Максимальный наружный диаметр кабелепровода "В"	Макс.	Макс.	Длина выступа "F"	Максимальный габаритный диаметр	Размер	Тип	Суффикс для заказа	Вес кабельного ввода (кг)
20S16	M20 x 1.5	15.0	3.2	4.1	5.1	12.0	24.0	26.4	33.2	26.4	20S16	A2FFC	1RAC000	0.09
20S16	M20 x 1.5	15.0	3.2	5.2	6.8	13.0	24.0	26.4	33.2	26.4	20S16	A2FFC	1RAC001	0.09
20S16	M20 x 1.5	15.0	3.2	5.5	7.8	13.0	24.0	26.4	33.2	26.4	20S16	A2FFC	1RAC004	0.09
20S16	M20 x 1.5	15.0	3.2	8.0	9.1	15.0	24.0	26.4	33.2	26.4	20S16	A2FFC	1RAC009	0.08
20S16	M20 x 1.5	15.0	3.2	8.1	9.5	15.0	24.0	26.4	33.2	26.4	20S16	A2FFC	1RAC010	0.09
20S16	M20 x 1.5	15.0	3.2	8.1	10.2	16.0	24.0	26.4	33.2	26.4	20S16	A2FFC	1RAC020	0.09
20S16	M20 x 1.5	15.0	3.2	8.1	10.9	17.0	24.0	26.4	33.2	26.4	20S16	A2FFC	1RAC025	0.09
20S16	M20 x 1.5	15.0	3.2	8.1	11.7	17.4	24.0	26.4	33.2	26.4	20S16	A2FFC	1RAC030	0.09
20S	M20 x 1.5	15.0	6.1	11.4	13	20.0	24.0	26.4	33.1	26.4	20S	A2FFC	1RAC040	0.09
20S	M20 x 1.5	15.0	6.1	11.7	13.9	20.0	24.0	26.4	33.1	26.4	20S	A2FFC	1RAC045	0.09
20S	M20 x 1.5	15.0	6.1	11.7	14.7	21.5	24.0	26.4	33.1	26.4	20S	A2FFC	1RAC060	0.09
20	M20 x 1.5	15.0	6.5	13.1	15.6	21.6	27.0	29.7	35.4	29.7	20	A2FFC	1RAC050	0.10
20	M20 x 1.5	15.0	6.5	14.0	16.9	23.4	27.0	29.7	35.4	29.7	20	A2FFC	1RAC066	0.10
20	M20 x 1.5	15.0	6.5	14.0	18	24.0	27.0	29.7	35.4	29.7	20	A2FFC	1RAC070	0.10
20	M20 x 1.5	15.0	6.5	14.0	18.7	25.0	27.0	29.7	35.4	29.7	20	A2FFC	1RAC075	0.10
20	M20 x 1.5	15.0	6.5	14.0	20.0	26.3	27.0	29.7	35.4	29.7	20	A2FFC	1RAC080	0.12
20	M20 x 1.5	15.0	6.5	14.0	20.5	28.0	27.0	29.7	35.4	31.0	20	A2FFC	1RAC085	0.11
25	M25 x 1.5	15.0	11.1	15.3	17.6	25.0	36.0	39.6	43.1	39.6	25	A2FFC	1RAC100	0.16
25	M25 x 1.5	15.0	11.1	18.4	20.7	27.0	36.0	39.6	43.1	39.6	25	A2FFC	1RAC105	0.16
25	M25 x 1.5	15.0	11.1	19.0	22.3	28.5	36.0	39.6	43.1	39.6	25	A2FFC	1RAC110	0.17
25	M25 x 1.5	15.0	11.1	20.0	23.7	32.0	36.0	39.6	43.1	39.6	25	A2FFC	1RAC115	0.18
25	M25 x 1.5	15.0	11.1	20.0	25.1	31.0	36.0	39.6	43.1	39.6	25	A2FFC	1RAC120	0.17
25	M25 X 1.5	15.0	11.1	20.0	26.5	35.0	36.0	39.6	43.1	39.6	25	A2FFC	1RAC180	0.18
32	M32 x 1.5	15.0	17	26.0	28.1	35.8	41.0	45.1	43.1	45.1	32	A2FFC	1RAC250	0.21
32	M32 x 1.5	15.0	17	26.3	30.4	38.0	41.0	45.1	43.1	45.1	32	A2FFC	1RAC280	0.21
32	M32 x 1.5	15.0	17	26.3	34.6	45.0	41.0	45.1	43.6	48.0	32	A2FFC	1RAC290	0.25
40	M40 x 1.5	15.0	23.5	32.2	36.4	45.0	50.0	55	45.1	55.0	40	A2FFC	1RAC300	0.28
40	M40 x 1.5	15.0	23.5	32.2	40.0	49.0	50.0	55	45.1	55.0	40	A2FFC	1RAC380	0.30
50S	M50 x 1.5	15.0	31.0	38.2	46.5	58.7	55.0	60.5	43.8	63.7	50S	A2FFC	1RAC450	0.48
50S	M50 x 1.5	15.0	31.0	38.2	51.2	61.0	55.0	60.5	43.8	65.0	50S	A2FFC	1RAC500	0.49
50	M50 x 1.5	15.0	35.6	44.0	51.2	61.0	60.0	66.0	48.0	66.0	50	A2FFC	1RAC550	0.49
Если не указано иное, размеры приведены в миллиметрах
