A2F-FF | Ex eb, Ex db, Ex nR, Ex ta | Кабельный ввод для взрывоопасных средДля всех типов небронированных кабелей и кабелей с броней из проволочной плоской формы

Соответствующий международным стандартам взрывобезопасный кабельный ввод плоской формы

• Разработан для термокабелей/кабелей плоской формы
• Огнеупорное уплотнение смещения
• Защита от влаги
• От -60 ˚C до +130 ˚C (стандартно), от -20 ˚C до 200 ˚C (опция ThermEx, A2FFFHT)
• Международная маркировка: IECEx и ATEX

Примечание. По заказу для альтернативных кабельных вводов можно приобрести уплотнения плоской формы

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1321X, CML 18ATEX4313X
Класс защиты II 2G, II 1D Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da
II 3G Ex nR IIC Gc, I M2 Ex db I Mb , Ex eb I Mb
Стандарты соответствия EN 60079-0,1,7,15,31
Сертификат IECEx IECEx CML 18.0179X, IECEx SIM 14.0006
Класс защиты Ex db IIC Gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат ЕАС (ранее ГОСТ Р, К и Б)  TC RU C-GB.AA87.B.00487
Сертификат КСС 13_GA4BO_0748X ; 13_GA4BO_0749X; 13_GA4BO_0750X; 14_GA4BO_0251X
Сертификат CCOE / PESO (Индия) P333688
2020322313002951
S-XPL21804 21.0008X
IP66, IP67 и IP68***
Соответствие стандарту водонепроницаемости DTS01 : 91
Материал кабельных вводов Латунь, химически никелированная латунь, нержавеющая сталь, алюминий
Материал уплотнителя Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля Плоский небронированный и с проволочной оплеткой при заделке внутри корпуса
Технология уплотнения Уникальная концепция уплотнения смещения CMP
Области уплотнения Внешняя оболочка кабеля
Сертификат NEPSI GYJ18.1249X

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки. Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесь чтобы ознакомиться с технической иллюстрацией

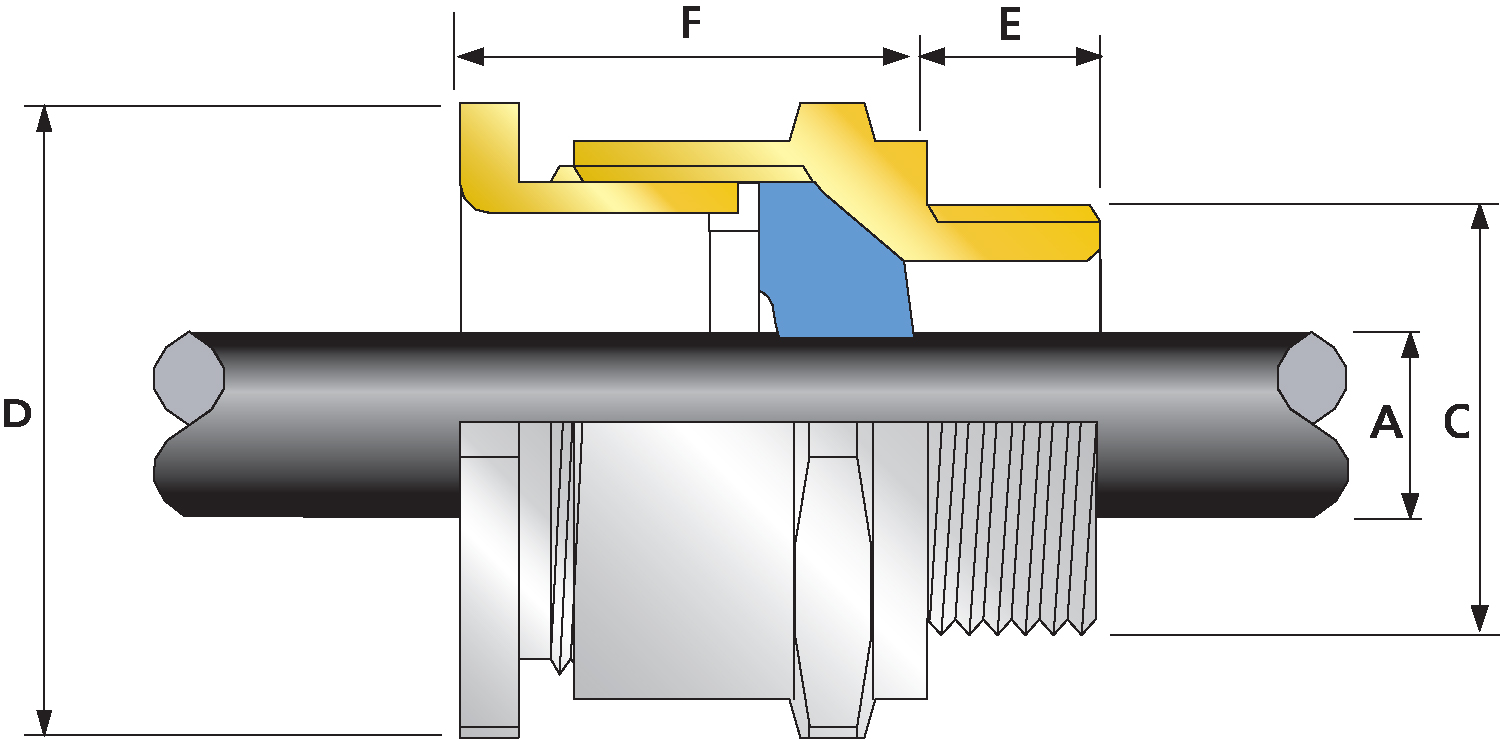

Техническая иллюстрация

Нажмите здесь чтобы просмотреть информацию о заказе

Размер кабельного вводаДоступные типы резьб C (возможен выбор другой длины резьбы (метрическая система))Наружный диаметр кабеля А (В x Ш)Расстояние между противоположными гранями DРасстояние между противоположными углами DДлина выступа FОбщий код заказа (латунь, метрическая система)Вес кабельного ввода (унции)
СтандартноОпция
МетрическаяДлина резьбы (метрической) ЕNPTДлина резьбы (NPT) ЕNPTМин.Макс.Макс.Макс.РазмерТипСуффикс для заказа
20SM200.5911/2"0.7833/4"0.157 x 0.2440.268 x 0.4610.9451.0390.98820SA2FFF1RA1.904
20M200.5911/2"0.7833/4"0.224 x 0.3150.343 x 0.5311.0631.1691.07120A2FFF1RA2.081
Если не указано иное, размеры приведены в дюймах
Размер кабельного вводаДоступные типы резьб C (возможен выбор другой длины резьбы (метрическая система))Наружный диаметр кабеля А (В x Ш)Расстояние между противоположными гранями DРасстояние между противоположными углами DДлина выступа FОбщий код заказа (латунь, метрическая система)Вес кабельного ввода (кг)
СтандартноОпция
МетрическаяДлина резьбы (метрической) ЕNPTДлина резьбы (NPT) ЕNPTМин.Макс.Макс.Макс.РазмерТипСуффикс для заказа
20SM2015.01/2"19.93/4"4.0 x 6.26.8 x 11.724.026.425.120SA2FFF1RA0.054
20M2015.01/2"19.93/4"5.7 x 8.08.7 x 13.527.029.727.220A2FFF1RA0.059
Если не указано иное, размеры приведены в миллиметрах
