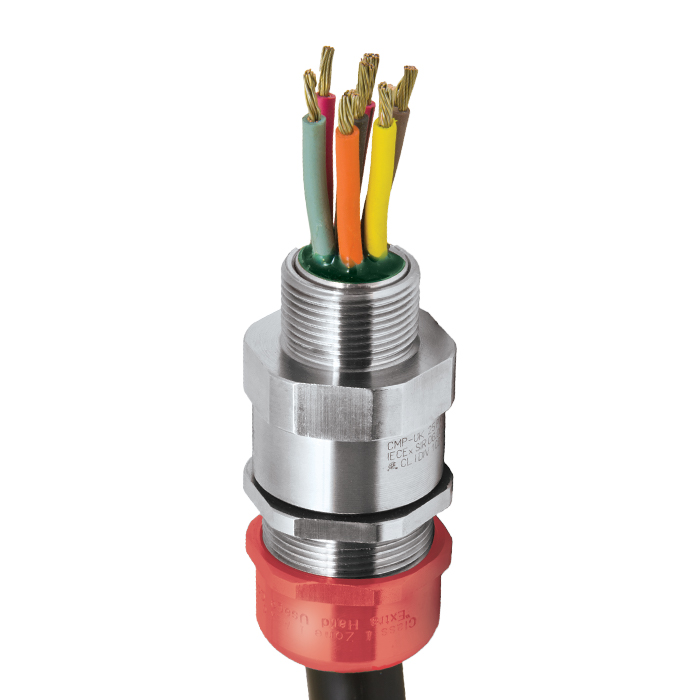

PXSS2KREX-US | Класс I, Ред. 1 и 2 | AEx e, AEx d, AEx nR, AEx ta | Защитный кабельный ввод для опасных средДля всех типов небронированных кабелей

Защитный кабельный ввод, соответствующий международным стандартам, классифицированный как пригодный для эксплуатации во взрывоопасных зонах

• Жидкая заливная система уплотнения RapidEx
• Повышает надежность, снижает риск
• Снижает трудозатраты
• Снижает расходы
• Для внутренней и наружной установки
• Высоконадежное крепление кабеля
• Герметичное уплотнение смещения
• Разработан с целью предотвращения пластической деформации
• Защита от влаги
• Отключаемый, муфтовая конструкция
• От -76 ˚F до 185 ˚F / от -60 °C до 85 °C
• Класс I, Зона 1, 21 и Зона 2, 22, Класс I, Раздел 1, 2 ABCD
• Международная маркировка cCSAus, IECEx и ATEX
• Стандартно изготавливается из никелированной латуни и имеет резьбу NPT

Выданные патенты: ES 2287986, NO 2287986, TR 2287986, AU 2010284848, AU 2014274614, GB 2485114, SG 178839, US 8872027, US 9484133, US 9774178, MY 153846, US 10193321, US1034078

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1325X, CML 18ATEX4317X
Класс защиты II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da

II 3G Ex nR IIC Gc, IM2 Ex d I Mb, Ex e I Mb
Стандарты соответствия EN 60079-0,1,7,15,31
Сертификат IECEx IECEx CML 18.0182X
Класс защиты Ex db IIC Gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат cCSAus (20s16 - 90) 2288626
Класс защиты CSAus*** Класс I, Разд. 1, 2 Группы A, B, C и D; Класс II, Разд. 1, 2 Группы E, F и G; Класс III, Разд. 1, 2; Тип 4X: Маслостойкость II: Класс I, Зона 1 AEx d IIC Gb, AEx e IIC Gb, Класс I, Зона 2 AEx nR IIC Gc, Класс I, Зона 20 AEx ta IIIC Da
Класс защиты cCSA*** Класс I, Разд. 1, 2 Группы A, B, C и D; Класс II, Разд. 1, 2 Группы E, F и G; Класс III, Разд. 1, 2; Тип 4X: Маслостойкость II: Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da
Стандарты соответствия CAN/CSA-C22.2 № 0,18,25,30,174,94, CAN/CSA-E60079-0,1,7,15,31, CAN/ CSA-E61241-1-1 Часть 1-1, ANSI/UL 514B Ред. 5, ANSI/UL 50 Ред. 11, ANSI/UL 2225 Ред. 4, UL60079
Сертификат ЕАС (ранее ГОСТ Р, К и Б)  C-GB.AA87.B.00487
УкрСЕПРО CU 19.0371X
Сертификат CCOE / PESO (Индия) P444949
2020322313003190
Сертификат INMETRO TÜV 12.2073X
Сертификат RETIE 03866
Одобрения, полученные от морских ведомств LRS: 01/00172 (E3), DNV: E-13848, ABS: 14-LD234401A-4-PDA, BV: 43180/A1
IP66, IP67 и IP68
Соответствие стандарту водонепроницаемости DTS01 : 91
NEMA 4X**
Материал кабельных вводов Химически никелированная латунь, не содержит медь (< 0,4 %), алюминий, нержавеющая сталь
Материал уплотнителя Безгалогенный термореактивный эластомер / состав RapidEx CMP SOLO серии LSF (малодымящий)
Тип кабеля Небронированный***
Технология уплотнения Уплотнение внешней оболочки LRS (уплотнение с технологией выдерживания большой нагрузки) от CMP
Области уплотнения Защитный полимерный слой RapidEx и внешняя оболочка кабеля

* Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки. Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Где кабель разрешен кодом (NEC и/или CEC)
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесь чтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесь чтобы просмотреть информацию о заказе

Размер кабельного вводаДоступные типы резьб "C"
(возможен выбор другой длины резьбы (метрическая система))		Количество жилДиаметр проводников "А"Диаметр внутренней оболочки кабеля "G" Наружный диаметр кабеля "В"Расстояние между противоположными гранями "D"Расстояние между противоположными углами "D"Длина выступа "F"Общий код заказа (*никелированная латунь, NPT)Защитный кожухВес кабельного ввода (унции)
NPTNPT (опция)Метрическая система (опция)Длина резьбы (NPT) "Е"Макс.Макс.Макс.Мин.Макс.РазмерТипСуффикс для заказа
20S16½”¾”M200.78210.340.340.120.341.181.32.0920S16PXSS2KREX1EX531PVC067.06
20S½”¾”M200.78210.460.460.240.461.181.32.0920SPXSS2KREX1EX531PVC067.06
20½”¾”M200.78210.500.510.260.551.181.32.1320PXSS2KREX1EX531PVC067.06
20L½”¾”M200.78210.500.510.390.631.181.32.1320LPXSS2KREX1EX531PVC067.06
25¾”1”M250.80300.690.700.440.791.421.562.3625PXSS2KREX1EX532PVC0911.64
321”1 ¼”M320.98380.930.940.671.041.611.782.4132PXSS2KREX1EX533PVC1013.76
32L1”1 ¼”M320.98380.930.940.791.081.611.782.4132LPXSS2KREX1EX533PVC1013.76
401 ¼”1 ½”M401.01591.181.190.871.261.972.172.4640PXSS2KREX1EX534PVC1319.75
50S1 ½”2”M501.03891.441.451.161.502.172.382.5750SPXSS2KREX1EX535PVC1523.28
502”2 ½”M501.061151.611.631.401.732.362.602.6650PXSS2KREX1EX536PVC1825.75
63S2”2 ½”M631.061151.891.911.581.972.763.032.8063SPXSS2KREX1EX536PVC2137.74
632 ½”3”M631.571152.112.131.862.202.953.252.7763PXSS2KREX1EX537PVC2337.39
75S2 ½”3”M751.571402.362.372.082.443.153.472.9775SPXSS2KREX1EX537 PVC2545.86
753”3 ½”M751.631402.532.532.332.673.353.682.9575PXSS2KREX1EX538PVC2745.86
903 ½”4”M901.691402.972.982.623.134.254.683.7390PXSS2KREX1EX539 PVC31106.53
1003 ½”4”M1001.692003.373.382.993.584.845.333.40100PXSS2KREX1EX5310LSF33141.10
Если не указано иное, размеры приведены в дюймах
Размер кабельного вводаДоступные типы резьб "C"
(возможен выбор другой длины резьбы (метрическая система))		Number of CoresДиаметр проводников "А"Диаметр внутренней оболочки кабеля "G" Наружный диаметр кабеля "В"Расстояние между противоположными гранями "D"Расстояние между противоположными углами "D"Длина выступа "F"Общий код заказа (*никелированная латунь, NPT)Защитный кожухВес кабельного ввода (кг)
NPTNPT (опция)Метрическая система (опция)Длина резьбы (NPT) "Е"Макс.Макс.Макс.Мин.Макс.РазмерТипСуффикс для заказа
20S16½”¾”M2019.8218.68.63.08.630.033.053.120S16PXSS2KREX1EX531PVC060.20
20S½”¾”M2019.82111.711.76.111.730.033.053.120SPXSS2KREX1EX531PVC060.20
20½”¾”M2019.82112.713.06.614.030.033.054.120PXSS2KREX1EX531PVC060.20
20L½”¾”M2019.82112.713.09.916.030.033.054.120LPXSS2KREX1EX531PVC060.20
25¾”1”M2520.33017.517.811.220.136.139.659.925PXSS2KREX1EX532PVC090.33
321”1 ¼”M3224.93823.623.917.026.440.945.261.232PXSS2KREX1EX533PVC100.39
32L1”1 ¼”M3224.93823.623.920.127.440.945.261.232LPXSS2KREX1EX533PVC100.39
401 ¼”1 ½”M4025.75930.030.222.132.050.055.162.540PXSS2KREX1EX534PVC130.56
50S1 ½”2”M5026.28936.636.829.538.155.160.565.350SPXSS2KREX1EX535PVC150.66
502”2 ½”M5026.911540.941.435.643.959.966.067.650PXSS2KREX1EX536PVC180.73
63S2”2 ½”M6326.911548.048.540.150.070.177.071.163SPXSS2KREX1EX536PVC211.07
632 ½”3”M6339.911553.654.147.255.974.982.670.463PXSS2KREX1EX537PVC231.06
75S2 ½”3”M7539.914059.960.252.862.080.088.175.475SPXSS2KREX1EX537 PVC251.30
753”3 ½”M7541.414064.364.359.267.885.193.574.975PXSS2KREX1EX538PVC271.30
903 ½”4”M9042.914075.475.766.579.5108.0118.994.790PXSS2KREX1EX539 PVC313.02
1003 ½”4”M10042.920085.685.975.990.9122.9135.486.4100PXSS2KREX1EX5310LSF334.00
Если не указано иное, размеры приведены в миллиметрах
