PX2KWREX-US | Класс I, Разд. 1 и 2 | AEx e, AEx d, AEx nR, AEx ta | Защитный кабельный ввод для взрывоопасных средДля всех типов кабелей с однослойным/проволочным бандажом

Защитный кабельный ввод, соответствующий международным стандартам, классифицированный как пригодный для эксплуатации во взрывоопасных зонах

• Жидкая заливная система уплотнения RapidEx
• Повышает надежность, снижает риск
• Снижает трудозатраты
• Снижает расходы
• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
• Внутреннее уплотнение для защиты от попадания влаги
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• От -76 ˚F до 185 ˚F / от -60 ˚C до +85 ˚C
• Международная маркировка cCSAus, IECEx и ATEX
• Проведены испытания на соответствие требованиям электромагнитной совместимости
• Стандартно изготавливается из никелированной латуни и имеет резьбу NPT

Выданные патенты: DE 2287986, ES 2287986, FR 2287986, IT 2287986, NL 2287986, NO 2287986, TR 2287986, AU 2010284848, AU 2014274614, CA 2771713, GB 2485114, MY 153846, SG 178839, US 8872027, US 9484133, US 9774178

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики* Категория B (категория A при использовании кабелей с оплеткой, изоляционной лентой или кабелей с гибкой проволочной броней)
Сертификат взрывозащиты ATEX CML 18ATEX1325X, CML 18ATEX4317X
Класс защиты II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da

II 3G Ex nR IIC Gc, IM2 Ex d I Mb, Ex e I Mb
Стандарты соответствия EN 60079-0,1,7,15,31
Сертификат IECEx IECEx CML 18.0182X
Класс защиты Ex db IIC Gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат cCSAus 2288626
Класс защиты CSAus Класс I, Разд. 1, 2 Группы A, B, C и D; Класс II, Разд. 1, 2 Группы E, F и G; Класс III, Разд. 1, 2; Тип 4X: Маслостойкость II:

Класс I, Зона 1 AEx d IIC Gb, AEx e IIC Gb, Класс I, Зона 2 AEx nR IIC Gc
Класс защиты cCSA Класс I, Разд. 2, Группы A, B, C и D; Класс II, Разд. 2, Группы F и G; Класс III, Разд. 2; Тип 4X: Маслостойкость II:

Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc
Стандарты соответствия CAN/CSA-C22.2 № 0,18,25,30,94,174, CAN/CSA-60079-0,1,7,31 CAN/CSA-E61241-1-1 Часть 1-1, ANSI/UL 514B Ред. 5, ANSI/UL 50 Ред. 11, ANSI/UL 2225 Ред. 4, UL60079
Сертификат ЕАС (ранее ГОСТ Р, К и Б)  C-GB.AA87.B.00487
УкрСЕПРО CU 19.0371X
Сертификат CCOE / PESO (Индия) P333688
2020322313003190
Утверждение INMETRO TÜV 12.2073X
Соответствует требованиям RETIE 03866
Одобрения, полученные от морских ведомств LRS: 01/00172 (E3), DNV: E-13848, ABS: 14-LD234401A-4-PDA, BV: 43180/A1
IP66, IP67 и IP68**
Соответствие стандарту водонепроницаемости DTS01 : 91
Материал кабельных вводов Химически никелированная латунь, латунь, нержавеющая сталь, алюминий
Материал уплотнителя Безгалогенный термореактивный эластомер / состав RapidEx CMP SOLO серии LSF (малодымящий)
Тип кабеля Однослойный/проволочный бандаж (SWA)***
Технология крепления брони Съемная полимерная трубка / конус и универсальное зажимное кольцо AnyWay
Технология уплотнения Уплотнение внешней оболочки LRS (уплотнение с технологией выдерживания большой нагрузки) от CMP
Области уплотнения Защитный полимерный слой RapidEx и внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки. Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Где кабель разрешен кодом (NEC и/или CEC)
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесь чтобы ознакомиться с технической иллюстрацией

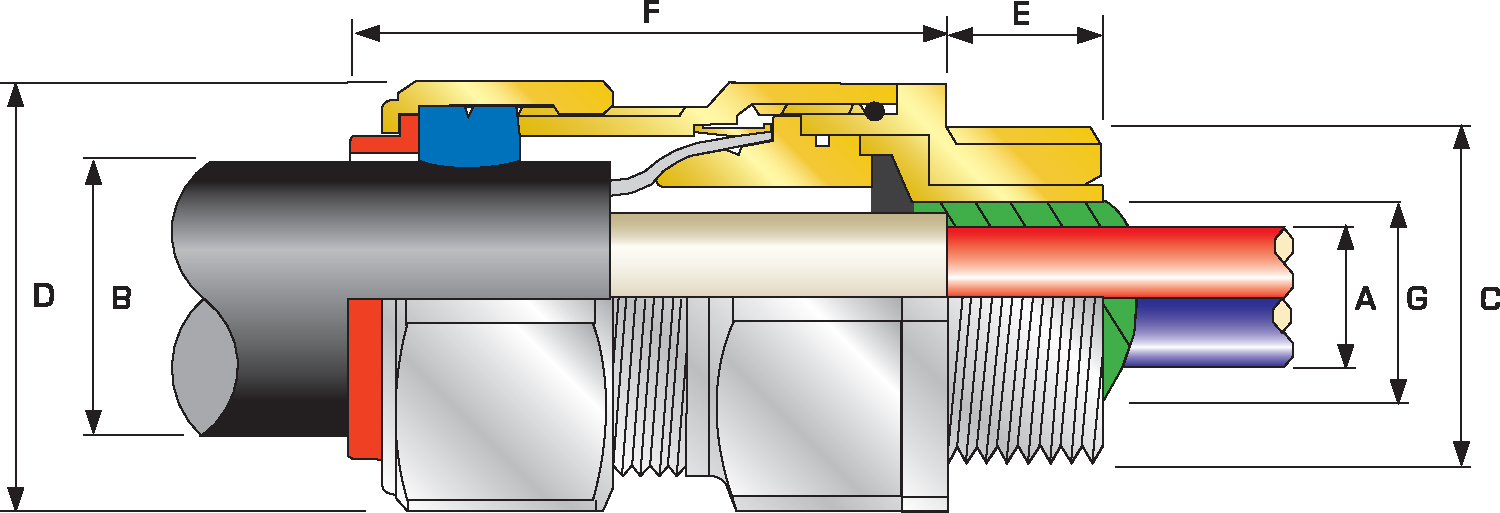

Техническая иллюстрация

Нажмите здесь чтобы просмотреть информацию о заказе

Размер кабельного вводаДоступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система))Количество жилДиаметр проводников "А"Диаметр внутренней оболочки кабеля "G"Наружный диаметр кабеля "В"Диапазон бронирования †Расстояние между противоположными гранями "D"Расстояние между противоположными углами "D"Длина выступа "F"Общий код заказа (*латунь, метрическая система)Защитный кожухВес кабельного ввода (унции)
NPTNPT (опция)Метрическая система (опция)Длина резьбы (NPT) "Е"Мин.Макс.Мин.Макс.Мин.Макс.РазмерТипСуффикс для заказа
20S16½”¾”M200.78210.460.460.240.520.030.051.201.322.4420S16PX2KWREX1EX531PVC068.47
20S½”¾”M200.78210.460.460.370.630.030.051.201.322.4420SPX2KWREX1EX531PVC068.11
20½”¾”M200.78210.500.510.490.820.030.051.201.322.4820PX2KWREX1EX531PVC068.47
25S¾”1”M250.80300.690.700.550.870.050.061.481.622.7425SPX2KWREX1EX532PVC0913.05
25¾”1”M250.80300.690.700.721.030.050.061.481.622.7425PX2KWREX1EX532PVC0913.05
321”1 ¼”M320.98500.930.940.931.340.060.081.811.992.9532PX2KWREX1EX533PVC1120.11
401 ¼”1 ½”M401.01591.181.191.101.590.060.082.172.382.9540PX2KWREX1EX534PVC1528.22
50S1 ½”2”M501.03891.441.451.391.840.080.102.362.603.0350SPX2KWREX1EX535PVC1831.75
502”2 ½”M501.061151.611.631.592.090.080.102.763.033.0350PX2KWREX1EX536PVC2141.98
63S2”2 ½”M631.061151.891.881.802.340.080.102.953.253.1463SPX2KWREX1EX536PVC2349.03
632 ½”3”M631.571152.112.132.152.590.080.103.153.473.1663PX2KWREX1EX537PVC2549.74
75S2 ½”3”M751.571402.362.372.322.840.080.103.543.903.4275SPX2KWREX1EX537 PVC2873.72
753”3 ½”M751.631402.532.532.633.090.100.123.944.333.4875PX2KWREX1EX538PVC3089.60
903 ½”4”M901.691402.972.983.003.560.120.164.534.984.0290PX2KWREX1EX539 PVC32130.87
1003 ½”4”M1001.732003.373.383.393.990.120.165.005.504.49100PX2KWREX1EX5310LSF33169.67
Если не указано иное, размеры приведены в дюймах
Размер кабельного вводаДоступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система))Количество жилДиаметр проводников "А"Диаметр внутренней оболочки кабеля "G"Наружный диаметр кабеля "В"Диапазон бронирования †Расстояние между противоположными гранями "D"Расстояние между противоположными углами "D"Длина выступа "F"Общий код заказа (*латунь, метрическая система)Защитный кожухВес кабельного ввода (кг)
NPTNPT (опция)Метрическая система (опция)Длина резьбы (NPT) "Е"Мин.Макс.Мин.Макс.Мин.Макс.РазмерТипСуффикс для заказа
20S16½”¾”M2019.82111.711.76.113.20.81.330.533.562.020S16PX2KWREX1EX531PVC060.24
20S½”¾”M2019.82111.711.79.416.00.81.330.533.562.020SPX2KWREX1EX531PVC060.23
20½”¾”M2019.82112.613.012.420.80.81.330.533.563.020PX2KWREX1EX531PVC060.24
25S¾”1”M2520.33017.517.81422.11.31.537.641.169.625SPX2KWREX1EX532PVC090.37
25¾”1”M2520.33017.517.818.326.21.31.537.641.169.625PX2KWREX1EX532PVC090.37
321”1 ¼”M3224.95023.623.923.634.01.52.046.050.574.932PX2KWREX1EX533PVC110.57
401 ¼”1 ½”M4025.75930.030.227.940.41.52.055.160.574.940PX2KWREX1EX534PVC150.80
50S1 ½”2”M5026.28936.636.835.346.72.02.559.966.077.050SPX2KWREX1EX535PVC180.90
502”2 ½”M5026.911541.041.440.453.12.02.570.177.077.050PX2KWREX1EX536PVC211.19
63S2”2 ½”M6326.911547.947.745.759.42.02.574.982.679.863SPX2KWREX1EX536PVC231.39
632 ½”3”M6339.911553.754.154.665.82.02.580.088.180.363PX2KWREX1EX537PVC251.41
75S2 ½”3”M7539.914059.960.258.972.12.02.589.999.186.975SPX2KWREX1EX537 PVC282.09
753”3 ½”M7541.414064.264.366.878.52.53.0100.1110.088.475PX2KWREX1EX538PVC302.54
903 ½”4”M9042.914075.375.776.290.43.04.1115.1126.5102.190PX2KWREX1EX539 PVC323.71
1003 ½”4”M10043.920085.685.986.1101.33.04.1127.0139.7114.0100PX2KWREX1EX5310LSF334.81
Если не указано иное, все размеры приведены в миллиметрах
