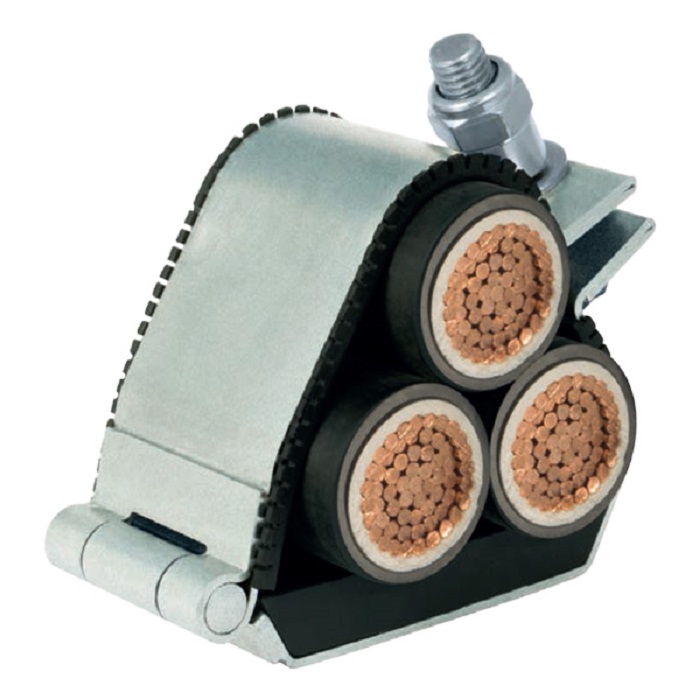

HuronАлюминиевая навесная кабельная скоба

Кабельные скобы THE Huron — это металлические кабельные скобы, которые были спроектированы, изготовлены и подвержены испытаниям согласно требованиям международного стандарта, применимого к кабельным скобам для электрооборудования (IEC 61914). Они обеспечивают удержание и крепление кабелей, предотвращая их повреждение.

Изделия данной линейки изготовлены из алюминиевого сплава серии 5000 и доступны в 23 размерах для кабелей диаметром от 19 до 128 мм.

Данная скоба имеет три крепежных отверстия размером M10 на одном основании, это дает свободу выбора при монтаже, позволяя использовать один или два болта размером M10. Это также позволяет крепить данное изделие к различным опорным поверхностям. Петли кабельной скобы Huron открываются полностью, что позволяет с легкостью поместить внутрь скобы кабель. Для облегчения процесса монтажа после закрытия и фиксации болт закручивается на специальном выступе.

Стандартно в комплект входят вкладыши, которые упрощают крепление кабеля (кабелей) в вертикальном положении. В случае теплового удлинения кабелей данный вкладыш также играет роль защитного слоя между кабельной оболочкой и кабельной скобой в нормальных условиях эксплуатации. Этот дополнительный слой защищает кабель от истирания на любой опорной поверхности из-за любых смещений, например таких, которым обычно подвержены конструкции в прибрежном/морском исполнении. Вкладыши также обеспечивают
дополнительную защиту кабелей в неисправном состоянии. Стандартные поставляемые в комплекте вкладыши могут быть малодымящими (LSF), безгалогенными (LS0H) и бесфосфорными.

ОСОБЕННОСТИ

  • Сертификация сторонней организацией по стандарту IEC 61914
  • Алюминиевый сплав серии 5000
  • 23 размера, для кабелей диаметром от 19 до 128 мм, для трехлистной компоновки кабелей
  • Максимальный ток короткого замыкания — 84 кА
  • Рабочая температура: от -50 до +60 °C
  • Вкладыши могут быть малодымящими (LSF), безгалогенными (LS0H) и бесфосфорными
  • Комбинированная конструкция, крепящаяся с помощью одного (M10) или двух (M10) болтов

Выданные патенты: SG 11201506573Q, US 9551438

ИСПЫТАНИЕ НА КОРОТКОЕ ЗАМЫКАНИЕ СОГЛАСНО IEC 61914
— ПАРАГРАФ 9.5
ТРЕХЛИСТНАЯ КОМПОНОВКА КАБЕЛЕЙ
Одно короткое замыкание,
центры отверстий для крепления
кабельных скоб расположены на
расстоянии 300 мм 		Два коротких замыкания,
центры отверстий для крепления
кабельных скоб расположены на
расстоянии 300 мм
0,1 с 0,1 с
Макс. нагрузка 84 кА
RMS — 40,5 кА 		Макс. нагрузка 84 кА
RMS — 40,5 кА
300 ММ, HURON LDAL (0,1 С)
НАРУЖНЫЙ ДИАМЕТР КАБЕЛЯ (ММ) МАКС. НАГРУЗКА (кА)
3684
3886.3
4391.8
59107.5
65112.9
Тип 6.1.3, композитный материал, LDAL — алюминий
Технические стандарты IEC 61914
Рабочая температура при постоянной эксплуатации от -50 до +60 °C
IEC 61914, параграф 6.2

IEC 61914:2009, параграф 6.2
Испытание тонким пламенем Пройдено, время воздействия пламени — 120 с
IEC 61914, параграфы 10.0, 10.1, IEC 60695-11-5

IEC 61914:2009, параграфы 10.0, 10.1, IEC 60695-11-5
Испытание на горизонтальную нагрузку Обращайтесь в компанию CMP Products, IEC 61914, параграф 9.3
Испытание на осевую нагрузку Обращайтесь в компанию CMP Products, IEC 61914, параграф 9.4
Испытание на ударную вязкость Пройдено, очень высокая
IEC 61914, параграфы 6.3, 6.3.5, 9.2

IEC 61914:2009, параграфы 6.3, 6.3.5, 9.2
Материал Алюминиевый сплав серии 5000 со стандартным вкладышем.
Стандартные вкладыши могут быть малодымящими (LSF), безгалогенными (LS0H) и
бесфосфорными

Таблица выбора продукции

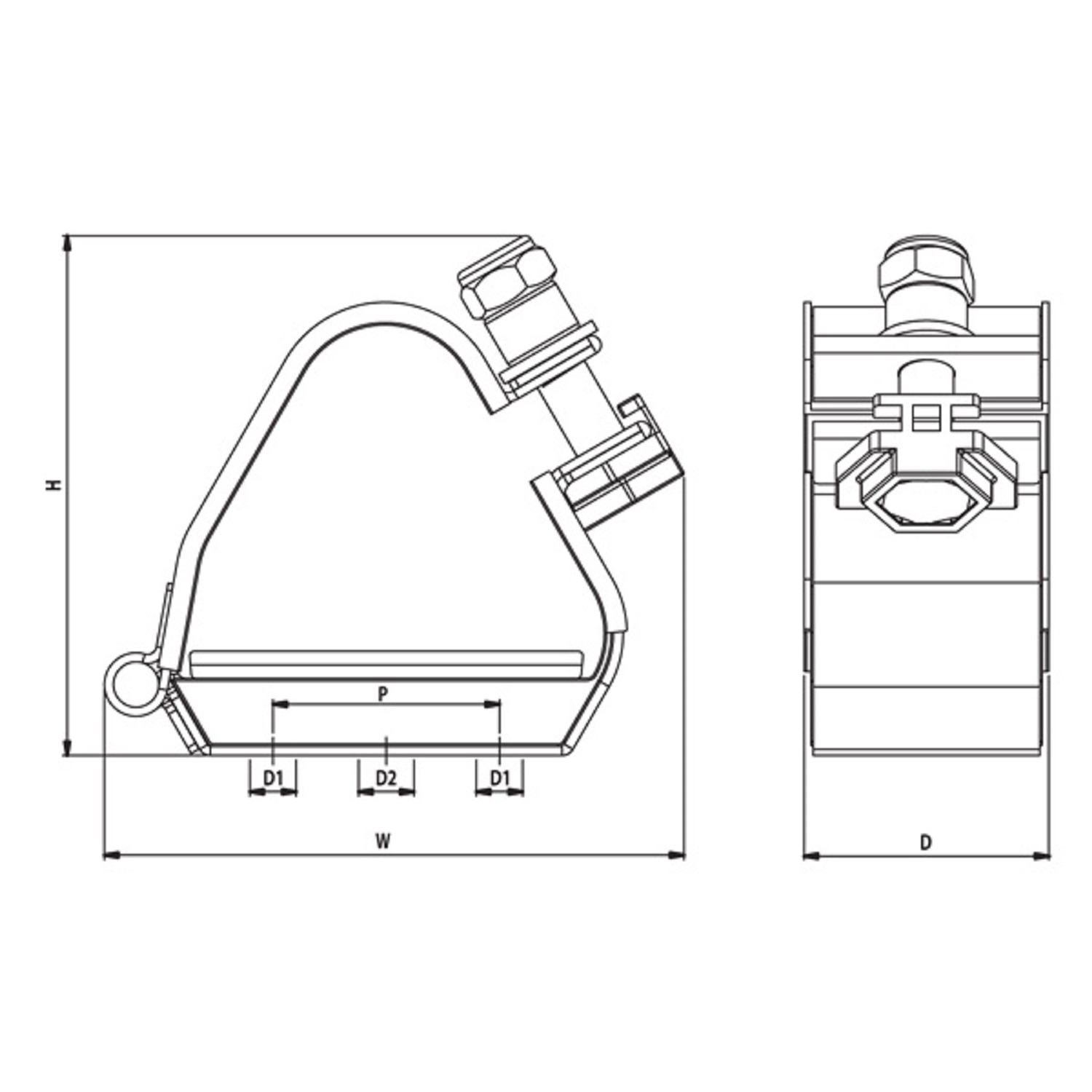

Нажмите здесь чтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Huron, поз. №Диапазон диаметров кабеля (дюймы)Размеры (дюймы)Вес (унции)
ШВГPДиаметр крепежного отверстия
D1D2
LDAL0190230.748 - 0.9063.9373.4252.1260.9842 x M101 x M107.51
LDAL0230280.906 - 1.1024.0943.4652.1260.9842 x M101 x M108.29
LDAL0270321.063 - 1.2604.1733.8192.1260.9842 x M101 x M108.54
LDAL0300351.181 - 1.3784.2524.0552.1260.9842 x M101 x M108.75
LDAL0330381.299 - 1.4964.3314.2132.1260.9842 x M101 x M108.85
LDAL0360421.417 - 1.6545.1974.2522.1261.9692 x M101 x M1010.41
LDAL0400461.575 - 1.8115.2764.4492.1261.9692 x M101 x M1010.65
LDAL0440501.732 - 1.969 5.3544.7642.1261.9692 x M101 x M1010.90
LDAL0480551.890 - 2.1655.4335.0002.1261.9692 x M101 x M1011.29
LDAL0510582.008 - 2.2835.5125.1182.1261.9692 x M101 x M1011.50
LDAL0550622.165 - 2.4416.1815.4332.1262.9532 x M101 x M1012.80
LDAL0590662.323 - 2.5986.1815.7092.1262.9532 x M101 x M1013.09
LDAL0630702.480 - 2.7566.2995.9842.1262.9532 x M101 x M1013.33
LDAL0670742.638 - 2.9136.4176.2992.1262.9532 x M101 x M1013.62
LDAL0710782.795 - 3.0716.6146.5752.1262.9532 x M101 x M1013.93
LDAL0740822.913 - 3.2287.4806.8902.1262.9532 x M101 x M1015.66
LDAL0770853.031 - 3.3467.5597.0872.1262.9532 x M101 x M1015.87
LDAL0820883.228 - 3.4657.5987.3232.1262.9532 x M101 x M1016.05
LDAL0880963.465 - 3.7807.9537.9132.1262.9532 x M101 x M1016.65
LDAL0961033.780 - 4.0558.4258.4652.1262.9532 x M101 x M1017.14
LDAL1031114.055 - 4.3709.3319.0162.1262.9532 x M101 x M1019.22
LDAL1111194.370 - 4.6859.7649.6062.1262.9532 x M101 x M1019.79
LDAL1191284.685 - 5.03910.43310.2362.1262.9532 x M101 x M1020.85
HURON, ПОЗ. №ДИАПАЗОН
ДИАМЕТРОВ
КАБЕЛЯ (ММ))		РАЗМЕРЫ (ММ)ВЕС (г)
ШВГPДИАМЕТР КРЕПЕЖНОГО ОТВЕРСТИЯ
D1D2
LDAL01902319-231008754252 x M101 x M10213
LDAL02302823-281048854252 x M101 x M10235
LDAL02703227-321069754252 x M101 x M10242
LDAL03003530-3510810354252 x M101 x M10248
LDAL03303833-3811010754252 x M101 x M10251
LDAL03604236-4213210854502 x M101 x M10295
LDAL04004640-4613411354502 x M101 x M10302
LDAL04405044-5013612154502 x M101 x M10309
LDAL04805548-5513812754502 x M101 x M10320
LDAL05105851-5814013054502 x M101 x M10326
LDAL05506255-6215713854752 x M101 x M10363
LDAL05906659-6615714554752 x M101 x M10371
LDAL06307063-7016015254752 x M101 x M10378
LDAL06707467-7416316054752 x M101 x M10386
LDAL07107871-7816816754752 x M101 x M10395
LDAL07408274-8219017554752 x M101 x M10444
LDAL07708577-8519218054752 x M101 x M10450
LDAL08208882-8819318654752 x M101 x M10455
LDAL08809688-9620220154752 x M101 x M10472
LDAL09610396-10321421554752 x M101 x M10486
LDAL103111103-11123722954752 x M101 x M10545
LDAL111119111-11924824454752 x M101 x M10561
LDAL119128119-12826526054752 x M101 x M10591
