Способы огнезащиты

Стандартно существуют пять разных типов герметизации в месте прокладки внутренней подушки кабеля. В четырех из них используются уплотняющие кольца, а в пятом — защитный слой, например, RapidEx, соответствующий защите класса Ex.

На выбор способа уплотнения влияет применимый стандарт монтажа, который также играет ключевую роль в выборе необходимого кабельного ввода. Немаловажную роль в выборе сыграют тип и физические характеристики выбранного кабеля.

Следует отметить, что все кабели разные, и физические характеристики одного кабеля, изготовленного определенным производителем, могут значительно отличаться от характеристик изделия другого производителя, даже не смотря на одинаковые заявленные технические характеристики. Чтобы развеять сомнения, технические специалисты CMP могут провести оценку наиболее подходящих выбранных кабельных вводов и кабелей.

Основные типы представлены ниже. Для просмотра краткого описания нажмите на изображение:

Компрессионное уплотнение (уплотнительное кольцо)

Компрессионное уплотнение — это эластомерное уплотнительное кольцо, имеющее центральную клиновидную канавку или прорезь, которая заполняется с различной степенью в зависимости от оказываемого на нее давления с обеих сторон в процессе затяжки, что позволяет создать направленное вниз уплотнение на внутренней подушке кабеля. Стандартно внутреннее компрессионное уплотнение формируется при затяжке крепежа брони.

Уплотнение смещения (уплотнительное кольцо)

Уплотнение смещения не имеет прорези. Вместо этого уплотнение смещения постепенно вводится в конус, при этом давление на него оказывается с одной стороны только в процессе затяжки до тех пор, пока не будет достигнута достаточная степень уплотнения. Внутренне кольцо уплотнения смещения обычно затягивается независимо от процесса крепления брони.

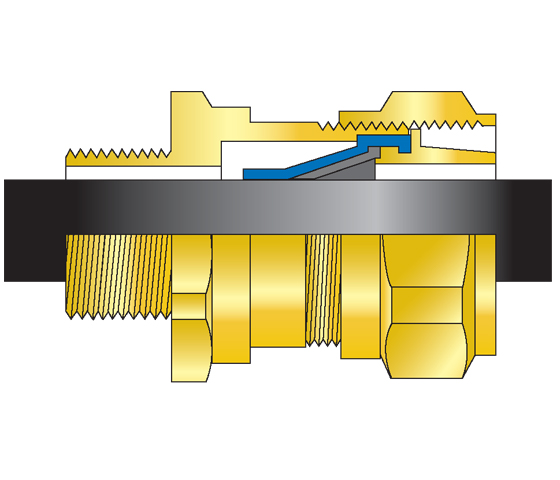

Мембранное уплотнение (уплотнительное кольцо)

Мембранное уплотнение состоит из гибкой эластомерной мембраны, которая может быть закреплена на конусе брони. Оно предназначено для плотной посадки на внутреннюю подушку кабеля посредством обтяжки.

Компенсирующая система уплотнения смещения (CDS) (уплотнительное кольцо)

В основе компенсирующей системы уплотнения смещения лежит принцип работы уплотнения смещения, но при этом добавляется компенсатор, который позволяет плотно затянуть компоненты кабельного ввода, а усилие воздействия на внутреннюю подушку кабеля регулируется, либо ограничено. Это означает, что независимо от диаметра кабеля в процессе затяжки усилие воздействия будет равномерным.

Внутреннее защитное уплотнение

Внутреннее защитное уплотнение накладывается на место монтажа и в основном используется во взрывоопасных средах. Сперва необходимо снять внутреннюю подушку кабеля, после чего нанести на проводники защитный уплотнительный слой, прошедший специальные испытания для использования во взрывоопасных средах.

Компания CMP разработала аттестованную по полной программе версию уплотнения из жидкой смолы под названием RapidEx, которая при температуре окружающей среды +40 °C может быть нанесена за считанные секунды, а ее усадка происходит в течение нескольких минут.
