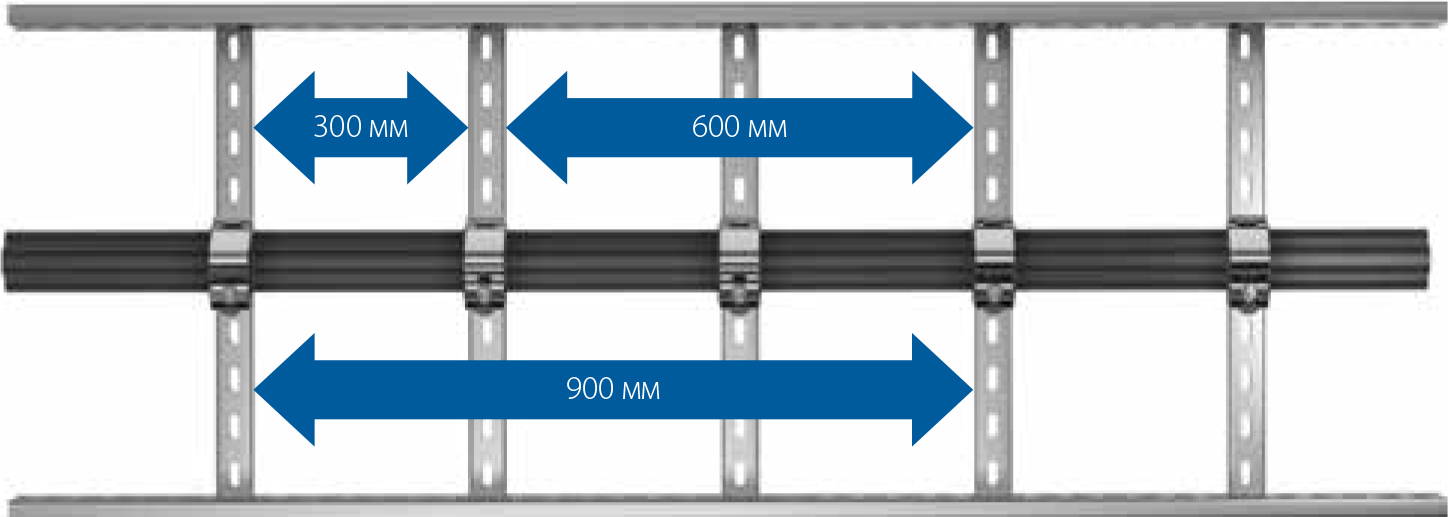

Рекомендуемое пространство между скобами

На следующем примере изображен пример расчета прочности на разрыв, которую может иметь каждая кабельная скоба в зависимости от расстояния между центрами крепежных отверстий и интервалов установки.

Ft = 0,17 ip 2 / S
Ft = максимальное значение силы, воздействующей на токопроводящую жилу кабеля (Н/м)

0,17 (190 x 190) / (36 / 1000) = 170 477,22 Н/м

Диаметр кабеля = 36 мм ip = 190 кА

интервалы крепления: 300 мм (x 0,3) = 51 141,67 Н на каждую кабельную скобу

0,17 (190 x 190) / (36 /1000) = 170 477,22 Н/м Ø кабеля = 36 мм ip = 190 кА Интервалы крепления: 600 мм (x 0,6) = 102 283,33 Н на каждую кабельную скобу. Из этого следует, что каждая кабельная скоба в данной конфигурации должна выдерживать нагрузку в два раза превышающую ту, что действует в представленной выше конфигурации (300 мм).

0,17 (190 x 190) / (36 / 1000) = 170 477,22 Н/м
Диаметр кабеля = 36 мм ip = 190 кА
900 мм (x 0,9) = 153 424,00 Н на каждую кабельную скобу.
Каждая кабельная скоба в данной конфигурации должна выдерживать нагрузку в полтора раза превышающую ту, что действует в
представленной выше конфигурации (600 мм), и в три раза превышающую ту, что действует в первой конфигурации (300 мм).
