ПЕРЕДОВЫЕ ТЕХНОЛОГИИ МОНТАЖА

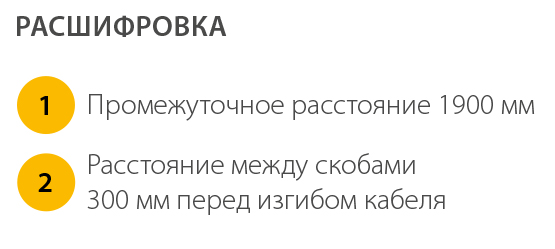

СМЕНА НАПРАВЛЕНИЯ КАБЕЛЬНОЙ ТРАССЫ

Кабельные трассы, в которых присутствует большое количество изгибов, следует монтировать иным способом по сравнению с прямой кабельной линией. В данном случае не важно, сколько раз направление меняется в горизонтальной или вертикальной проекции, а также сколько раз кабель меняет положение с горизонтального на вертикальное и наоборот.

ЗАДЕЛКА И СРАЩИВАНИЕ КАБЕЛЯ

Кабельные скобы предназначены для защиты не только кабеля, но и всей системы в целом. В их комплект входят такие аксессуары, как соединительные и концевые муфты. Для защиты подобных аксессуаров и снижения механической нагрузки на них кабельные
скобы рекомендуется устанавливать максимально близко к ним, при этом после первой кабельной скобы рекомендуется сразу же рядом установить вторую, в промежутке между следующей равноудаленной кабельной скобой.

Это необходимо сделать, чтобы компенсировать расширяющие силы, воздействующие в нормальном режиме эксплуатации кабелей, а также во избежание избыточного осевого смещения, которое может оказать воздействие на аксессуары/концевые муфты, а также на прилегающее оборудование.

Все эти действия необходимо выполнить с каждой стороны соединительной муфты.

ЗАДЕЛКА КАБЕЛЬНЫХ ЛИНИЙ:

ВЕРТИКАЛЬНАЯ ПРОКЛАДКА КАБЕЛЕЙ В ТРЕХЛИСТНОЙ КОМПОНОВКЕ

Для кабелей, которые имеют трехлистную компоновку и монтируются в вертикальном положении на большую высоту, компания CMP Products рекомендует использовать метод попеременного расположения кабельных скоб. Данный метод подразумевает монтаж кабельных скоб на равноудаленном расстоянии друг от друга, при этом каждая последующая скоба устанавливается в противоположном (зеркальном) направлении.

Это метод позволяет более равномерно распределить осевую нагрузку на кабельную скобу, что повышает безопасность всей системы.

ПРАКТИЧЕСКИЙ РАСЧЕТ РАССТОЯНИЯ МЕЖДУ КАБЕЛЬНЫМИ СКОБАМИ

Точное расстояние между кабельными скобами рассчитывается с учетом усилий при коротком замыкании, возникающих при отказе, или с учетом осевой нагрузки, действующей в случае крепления кабеля в вертикальном положении, в зависимости от того, какие из них окажутся больше. При расчете расстояния между кабельными скобами могут оказаться весьма значительными.

Компания CMP Products не рекомендует крепить кабельные скобы на расстоянии более 900 мм при фиксации кабелей с трехлистной компоновкой; в случае крепления кабельных скоб на расстоянии более 900 мм (но не более 1800 мм) рекомендуется использовать промежуточные фиксаторы, устанавливаемые посередине между скобами. Это обеспечит безопасное крепление кабелей даже при неисправном состоянии и предотвратит деформацию кабеля, которая может стать причиной его повреждения и повреждения окружающего оборудования. Указанные расстояния позволят сохранить должную компоновку кабеля по всей длине кабельной линии.

Если расстояние крепления кабельных скоб превышает 1800 мм, учитывая особенности соответствующей системы, компания CMP Products детально проработает этот вопрос совместно с клиентом, чтобы предоставить лучшее решение на основе имеющегося опыта.
